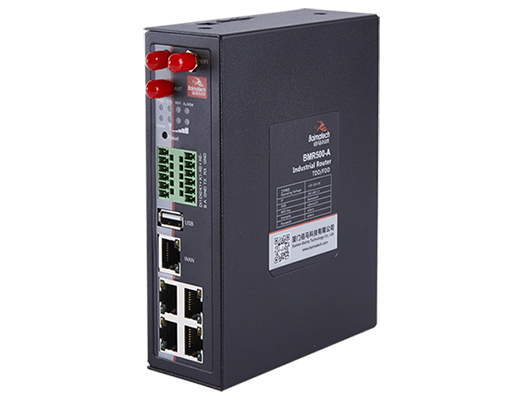

BMG500多功能桿網關（經濟型）

系列型號：BMG500

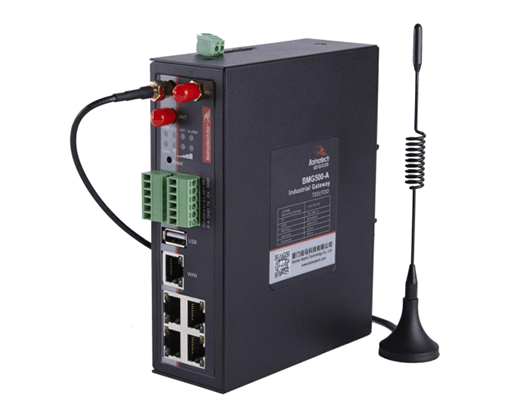

BMG500智慧桿網關盒子，是一款具有超高性價比的智慧桿專用智能網關。具有強大的智慧桿數據設備接入、多種通信協議轉換、智能網關、路由管理、4G/WIFI/GPS/網口/串口通信、數據處理轉發、本地存儲等功能。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

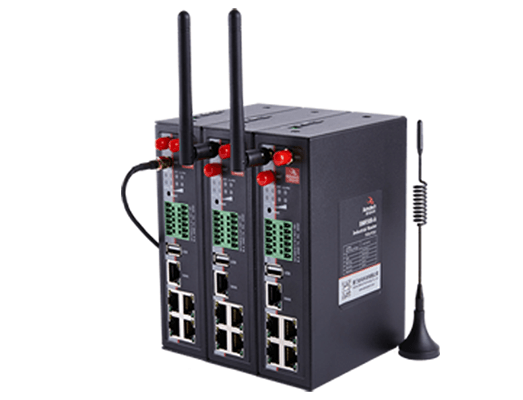

BMG500智慧桿網關，超高性價比


滿足多種智慧桿系統應用場景需求

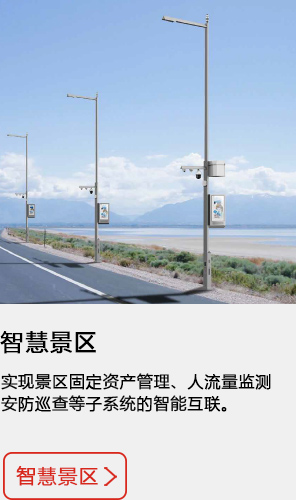

BMG500智慧桿網關盒子，在智慧公園、智慧景區、智慧街區等場景的智慧燈桿系統建設中廣泛應用，深受客戶好評。

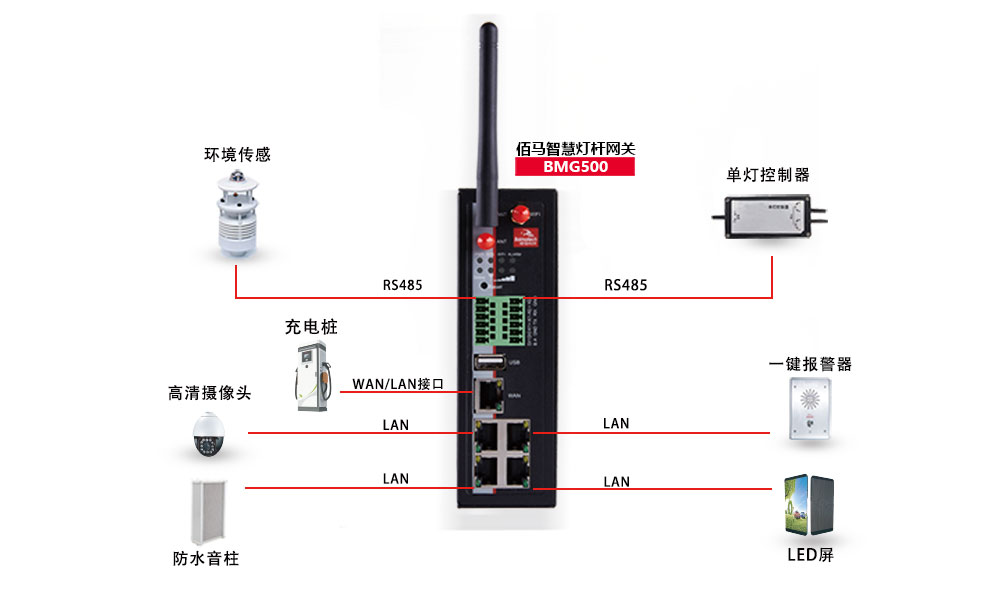

標準接口，便于智慧桿設備接入

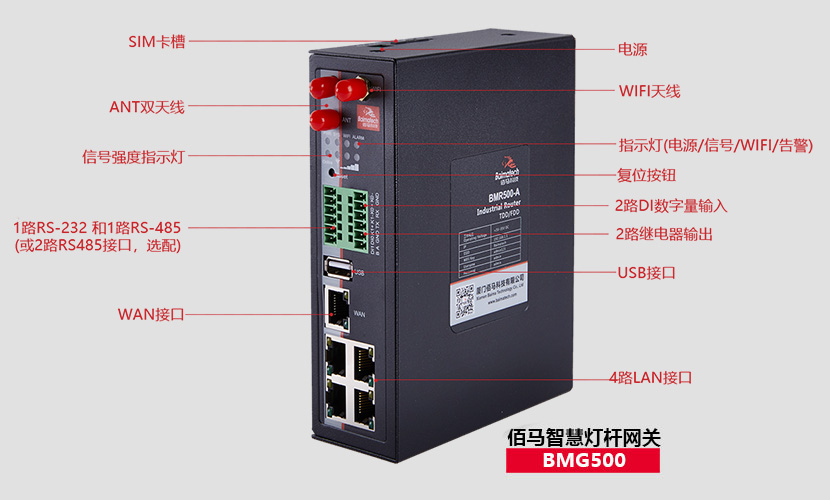

BMG500智能網關配置4個LAN口、1個WAN口、1個USB接口、2路RS485（或1路RS-232 和1路RS-485）、2組DI數字量輸入、2組繼電器輸出。滿足主流品牌智慧桿設備接入。



豐富通信協議，協助項目快速落地

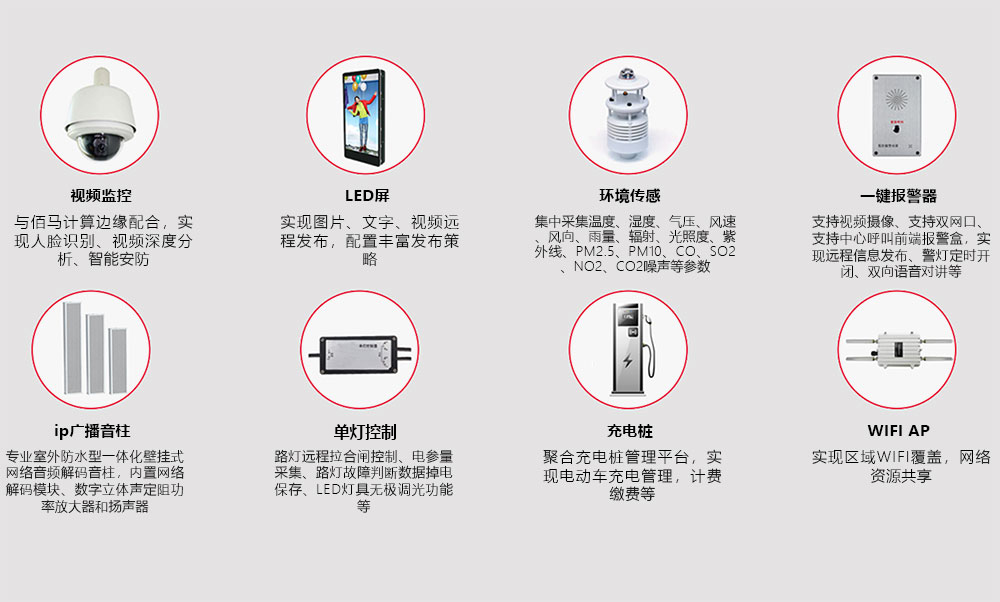

佰馬智能網關，已與主流品牌掛載設備實現通信協議對接，包括：燈控照明設備、視頻攝像頭、IP廣播、LED顯示屏、環境監測傳感器、一鍵告警、充電樁、WIFI AP等，即插即用，操作簡單，協助用戶快速打造智慧桿系統。


惡劣環境應用專利，CE認證

智慧桿長年工作于戶外環境，對網關的穩定性要求極高。BMG500智慧燈桿網關盒子，具有惡劣工況應用專利、全部器件按工業級標準選型，加厚金屬外殼，堅固耐用，耐高低溫，寬壓，防潮、防雷、防電磁干擾，獲得歐盟CE認證。

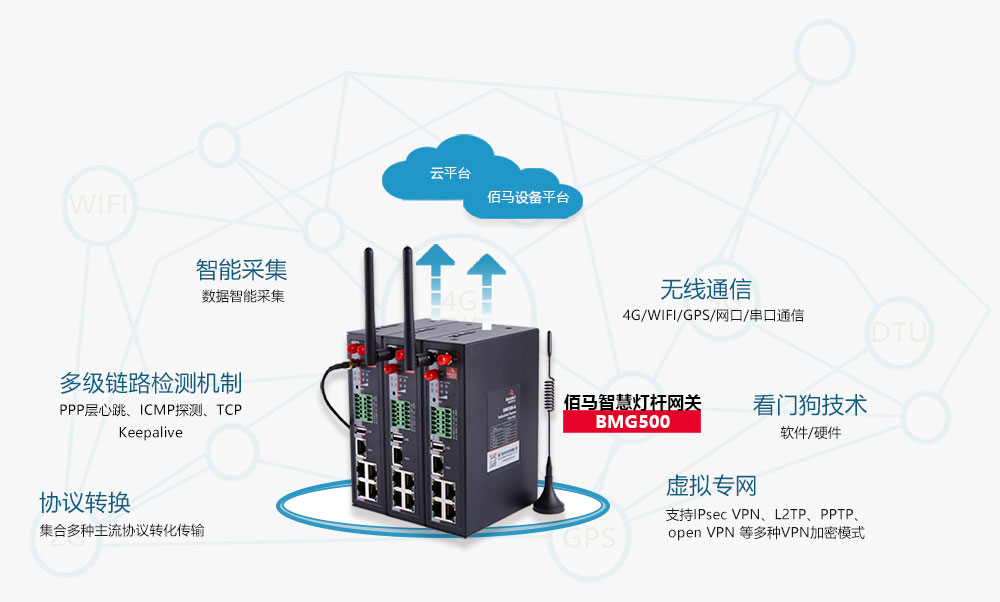

多重技術保障，通信穩定可靠

具有4G/WIFI/GPS/網口/串口通信，具有軟件看門狗與硬件看門狗技術，支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持通信網絡連接“永久在線”。產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式，數據傳輸安全可靠。

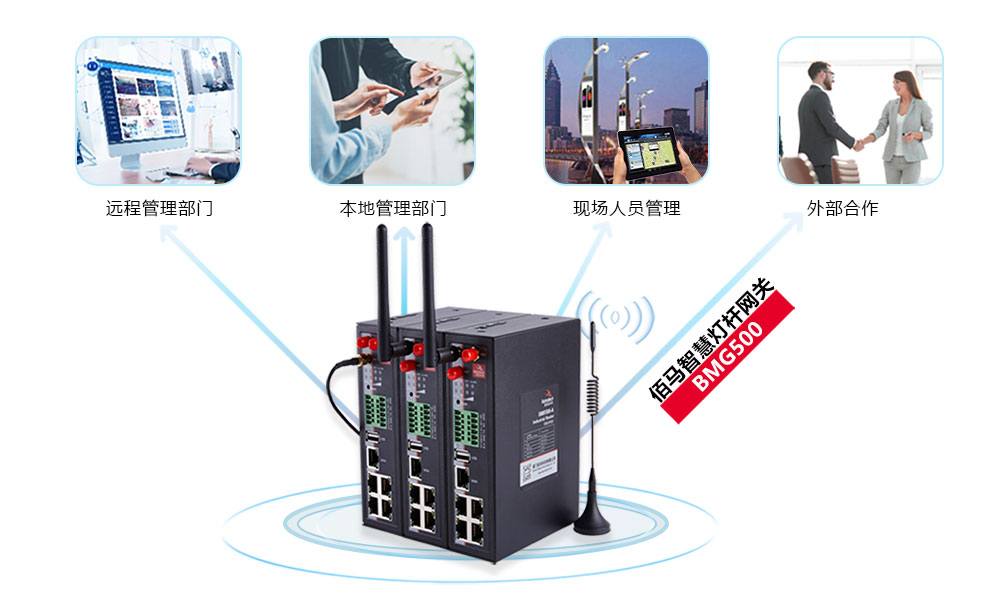

現場數據可同時向5個中心上報，可斷點補傳

照明管理、安防視頻、環保監測數據、氣象監測數據、LED信息發布、公共廣播、一鍵報警，充電樁管理，微基站等，分屬于不同的主管部門，佰馬BMG500智慧燈桿網關支持現場數據同步向5個中心上報，讓各主管部門協同工作，共建智慧城市。

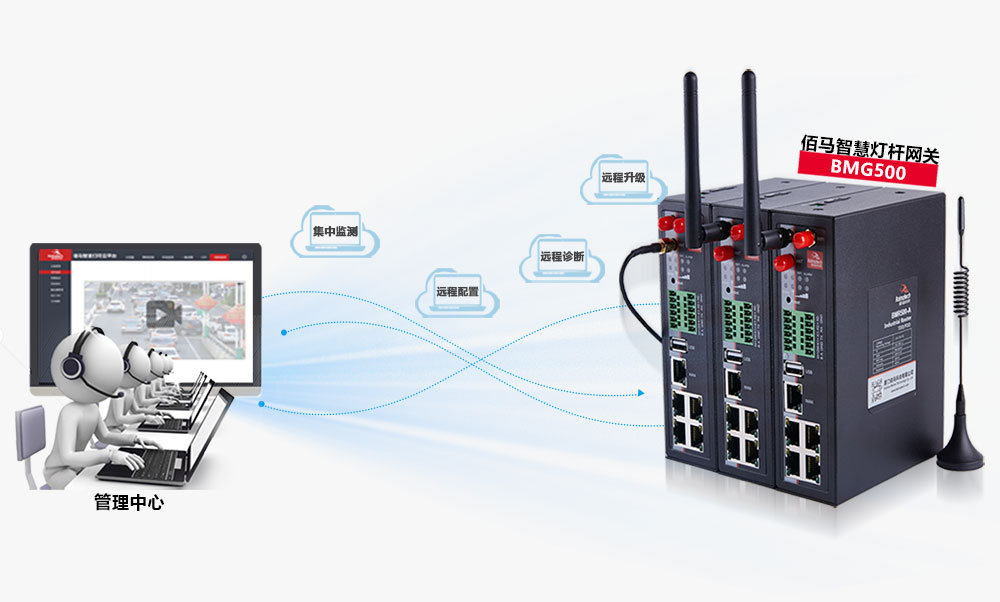

遠程配置及管理，極大提升管理效率

BMG500智能網關配置簡便，WEB 頁面配置，操作簡單，支持網關本地或遠程配置。網關可直接接入佰馬網關管理平臺，實現對分布在各區域的智慧桿網關進行集中監測、配置、升級、診斷等，降低項目建設和維護成本。

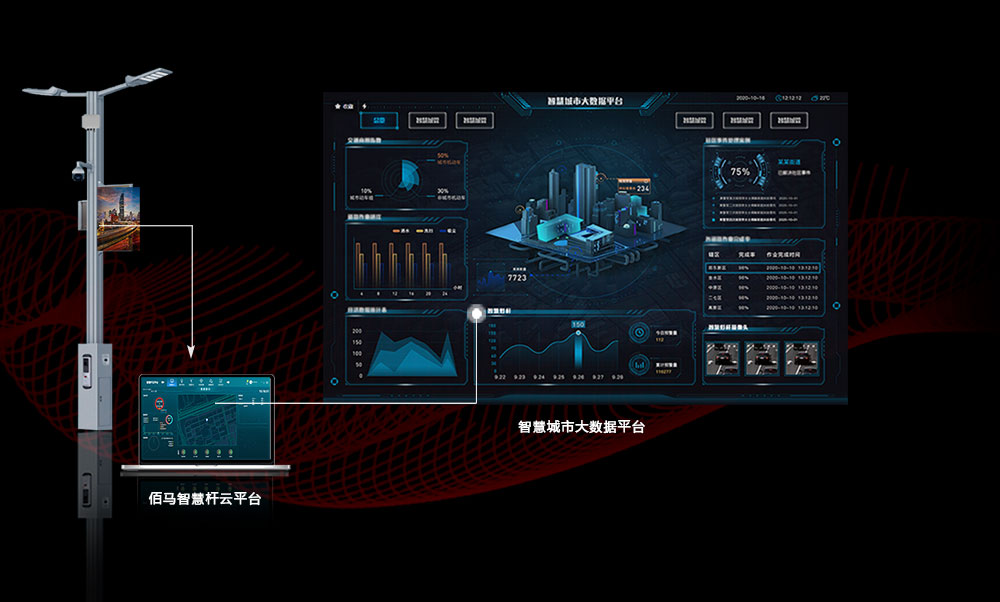

配套智慧桿云平臺，物聯網應用典范

BMG500智能燈桿網關可平滑對接佰馬科技自主研發的智慧燈桿云平臺，也可接入第三方智慧桿平臺、智慧城市平臺、智慧園區平臺等，快速構建強大的物聯網系統。佰馬智慧桿云平臺功能包括：大屏幕數據展示、燈桿管理、路燈控制、環境監測、視頻監控、信息發布、網絡廣播、一鍵告警、無線AP管理、充電樁管理、網關遠程管理、系統管理等。


產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMG500--LF LTE/WCDMA Gateway	支持 FDD-LTE2600/2100/1800/900/800MHz，可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	支持	支持
BMG500--A TDD/FDD Gateway	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	支持	支持

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：6PIN 工業端子，3.5mm 間距
			串口類型： 2路RS485（或1路RS-232 和1路RS-485）
			串口參數：1200~115200bps，8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	以太網接口	4個LAN口	10/100M RJ45接口
	以太網接口	1個WAN口	10/100M RJ45接口可復用為LAN口,自適應
	USB	USB2.0	可接U盤存數據或者可以用于升級
	繼電器(選配)	2路	最大支持5A輸出，控制外設供電
	DI接口	2路	輸入范圍：DC 0~30V，用于檢測外設狀態, 2V以上有效
	wifi接口	標準及頻段	支持IEEE802.11b/g/n標準
		理論帶寬	IEEE802.11b/g：最高速率達54Mbps
		理論帶寬	EEE802.11n：最高速率達300Mbps
		安全加密	支持WEP、WPA、WPA2等多種加密方式
		發射功率	21.5dBm（11g），26dBm（11b）
		接收靈敏度	<-72dBm@54Mpbs
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	8個	具有系統、電源、WIFI、在線，報警，信號（三個）八個指示燈,同時 LAN,WAN指示燈集成在RJ45座子上
電源	標準電源	DC 12V/1.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<360mA (12V)
功耗	通訊狀態	<4.32W	12V電源，電流<360mA 5V電源，電流<864mA
	待機狀態	<2.64W	12V電源，電流<220mA 5V電源，電流<528mA
	休眠狀態	<0.24W	12V電源，電流<2mA 5V電源，電流<4.8mA
系統	CPU	32位通信處理器	工業級
	FLASH	12MB	可擴展至32MB
	SDRAM	128MB
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
安全性	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式
	配置	支持佰馬M2M設備云平臺，遠程配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	導軌式
	外形尺寸	142x112.5x44	不包括天線和安裝件
	重量（克）	790
