BMR500五口工業路由器

系列型號：BMR500

佰馬BMR500工業級無線路由器，支持MQTT，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體；標配4組LAN口、1組WAN口、1組USB接口；2組DI數字量輸入，2組繼電器輸出，支持端子形式RS485、RS232。軟硬件看門狗，VPN專利，惡劣環境適用專利。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

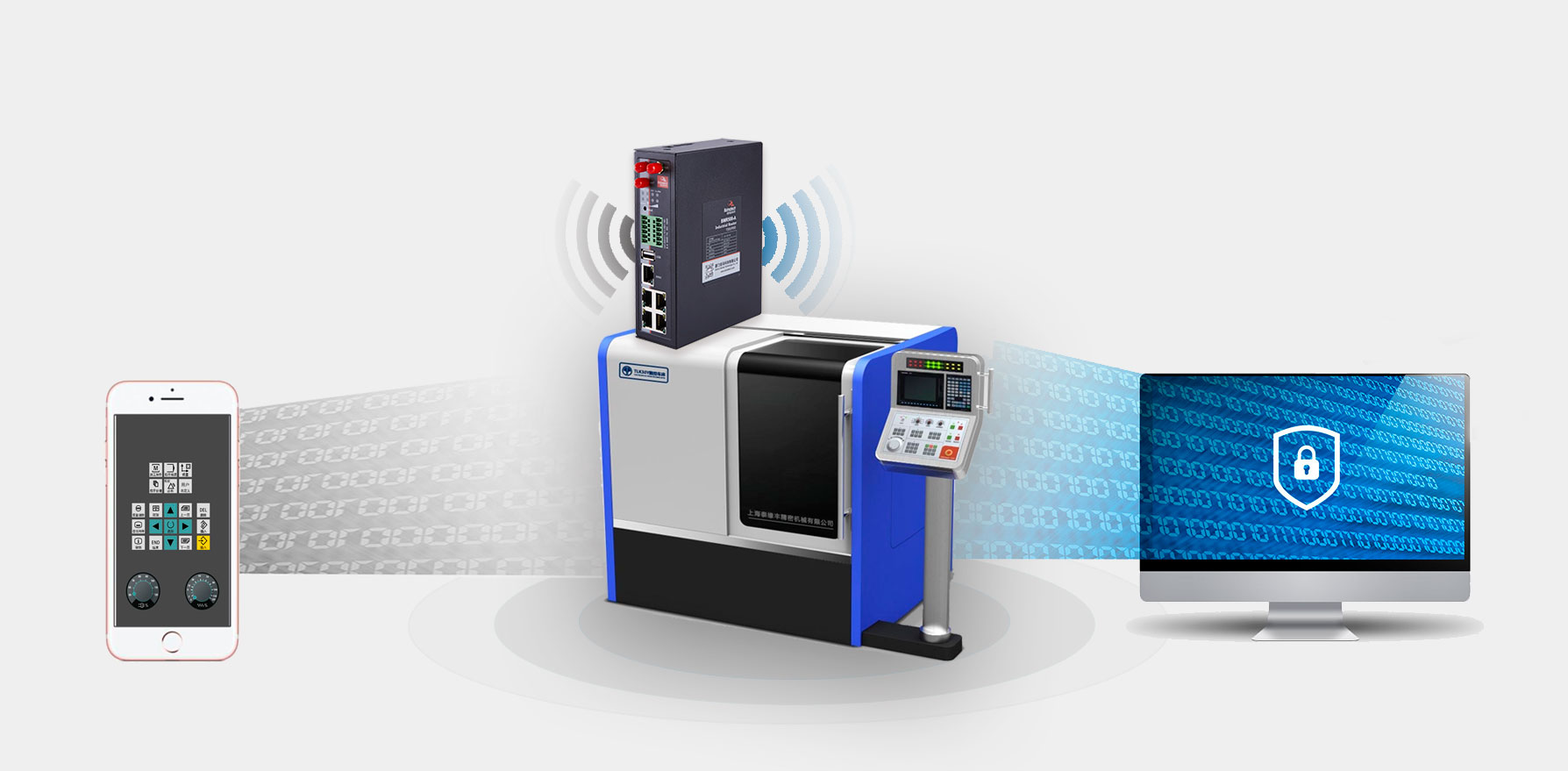

BMR500全網工業路由器，提供永遠在線的堅強通信網絡

佰馬BMR500工業級無線路由器，DIN導軌式安裝，集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體，為苛刻的無人值守現場提供永遠在線的豎強通信網絡。

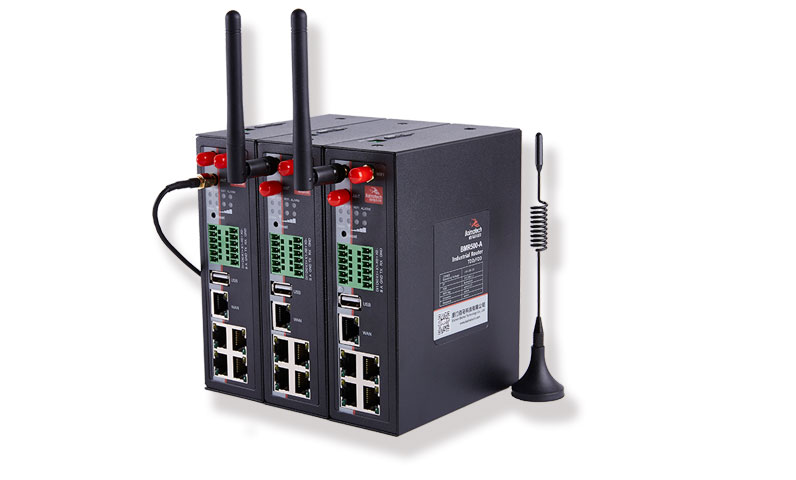

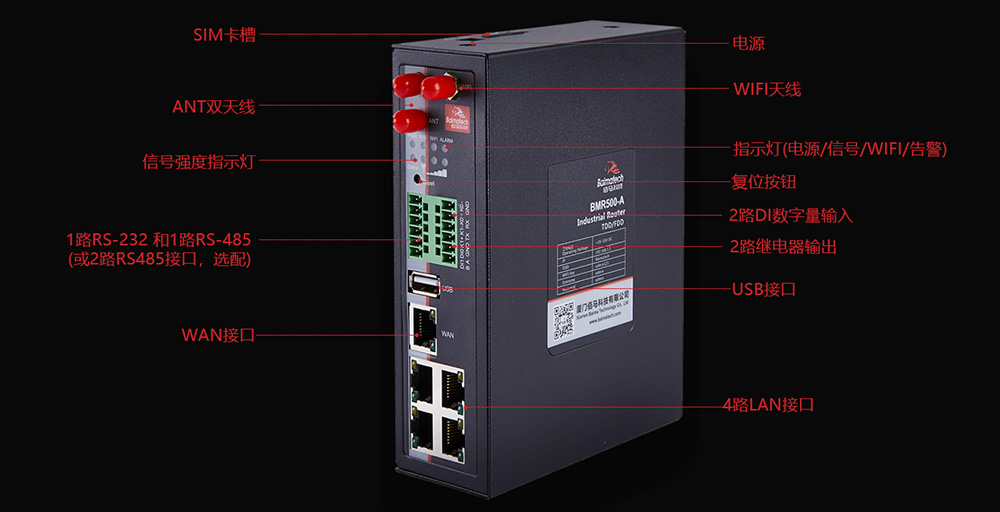

BMR500工業路由器

接口多，類型豐富，方便鏈接各種設備

標配4組LAN口、1組WAN口、1組USB接口；支持端子形式RS485、RS232數據傳輸，契合現場各種端口設備組網。

2組DI數字量輸入，方便聯接現場智能設備，監測設備狀態；2組繼電器輸出，方便控制前端設備；

據項目需要，WAN口可自定義成LAN口，使BMR500輕松擴充為5個LAN口，項目組網應用更靈活。

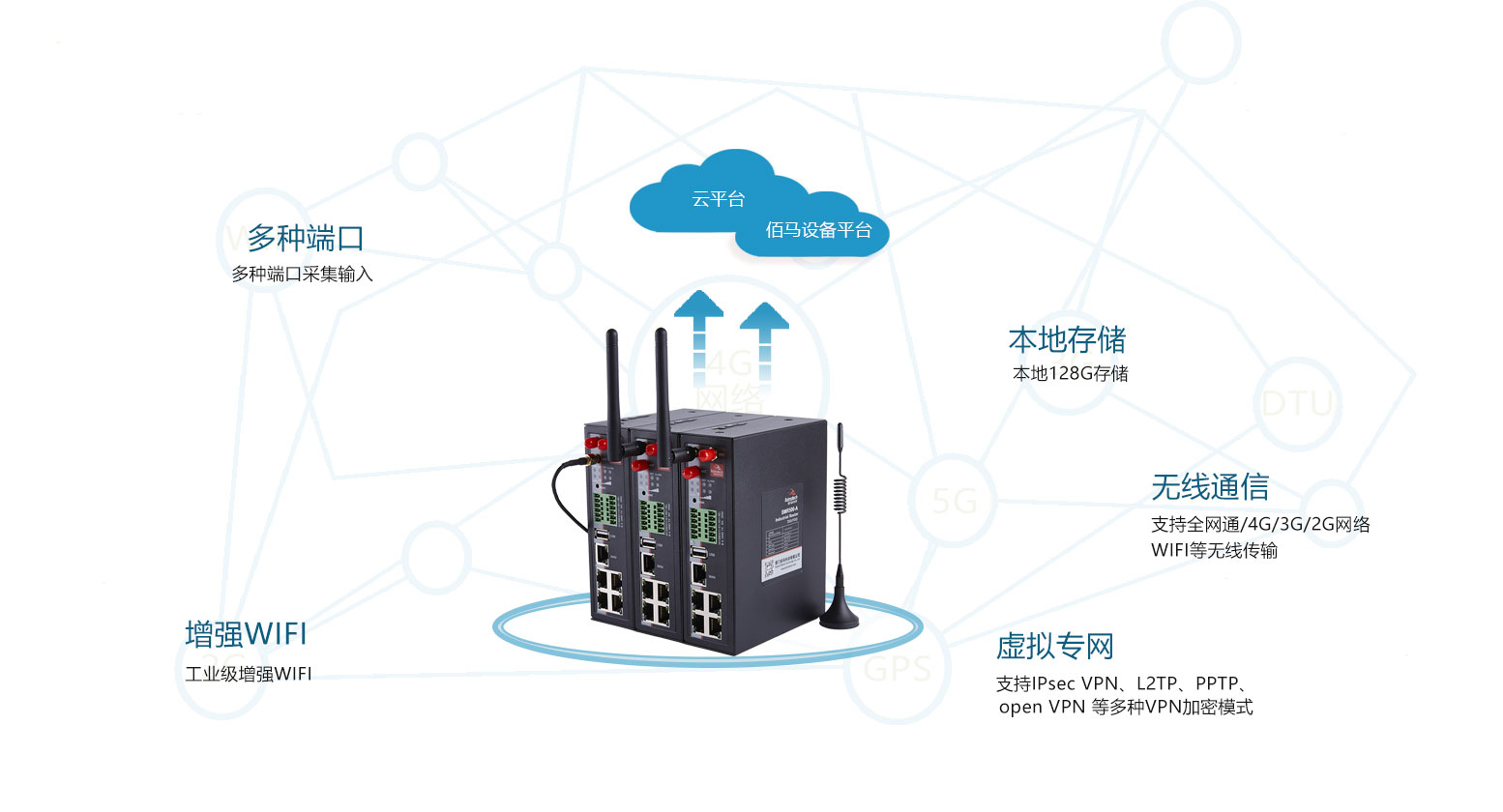

集5大功能于一體，旗艦配置

集全網通全網絡覆蓋、高速路由、多種端口采集輸入、工業級增強WIFI、本地存儲等旗艦功能于一體。

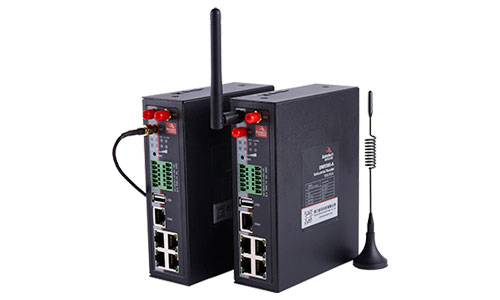

BMR500工業級路由器功能

4G轉WIFI，方便現場設備快速組網與管理

WIFI速率：150MBPS ，WIFI類型：IEEE 802.11b/g/n，可多個設備同時WIFI連接。

現場管理人員通過手機或平板，在本地配置和管理WIFI接入的前端設備，方便快捷。

BMR500路由器WIFI功能

穩定可靠，多重技術保障“永遠在線”

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。

● 3G/4G網絡與寬帶撥號互為備份，保證設備永久聯網，是金融稅控組網應用理想之選。

BMR500路由器軟硬件看門狗

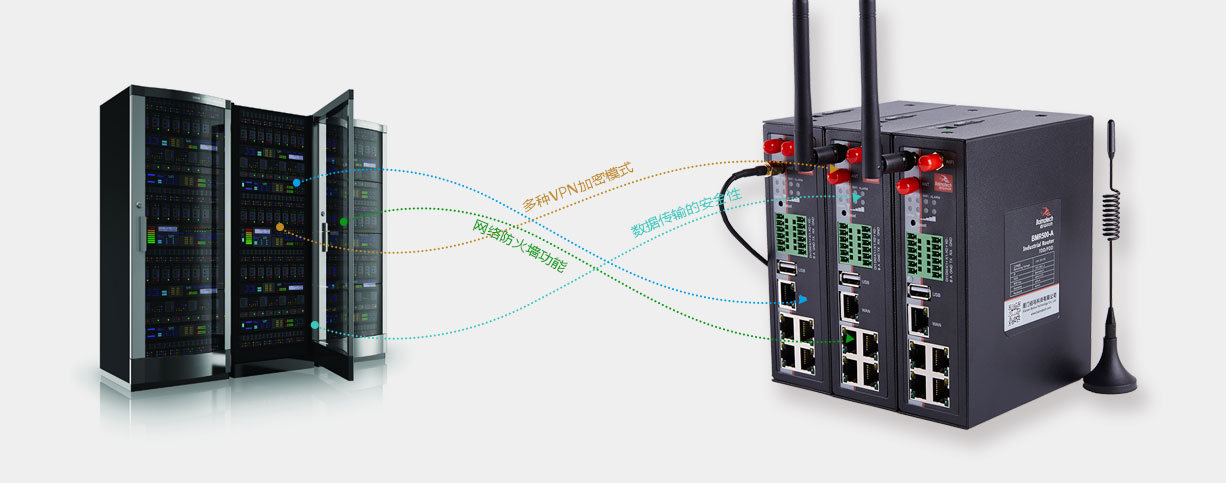

VPN專網，金融級數據安全保障

產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式；

支持SPI 全狀態檢測、Secure Shell（SSH）等網絡防火墻功能；

支持多級用戶權限，確保管理安全。

廣泛適用于稅控，金融、公安等數據安全要求高的行業

BMR500路由器支持多種VPN功能

網絡全覆蓋，智能切換最強網絡

覆蓋所有運營商網絡，包括：全網通/4G/3G/2.5G。當項目處于偏僻地區，運營商信號覆蓋不理想時，

佰馬通信終端會依據現場狀態，智能匹配最強運營商網絡，無4G時自動搜索3G信號或2.5G信號。

BMR500路由器支多種網絡模式

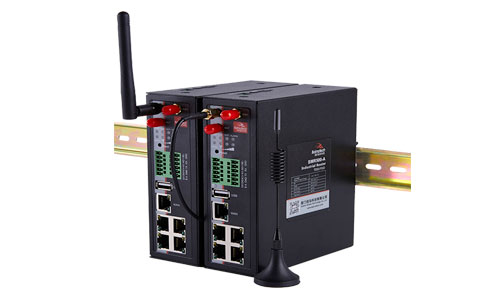

DIN導軌，易安裝

國際標準導軌（35mm寬度），可方便地卡在導軌上而無需用螺絲固定，安裝與維護拆卸便利。

BMR500工業級無線路由器導軌

自鎖式卡槽，長期使用不松動

兼容多種SIM卡，包括usim流量卡、APN(VPDN)專網卡和物聯網卡等。

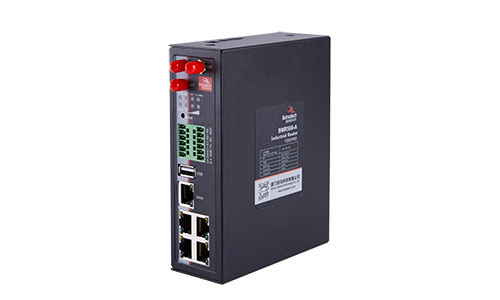

BMR500路由器SIM卡

基于linux二次開發，標準易用

客戶可根據項目需求，進行上層應用二次開發，自主開發相關協議和功能應用，項目推動更自主可控。

BMR500路由器支持二次開發

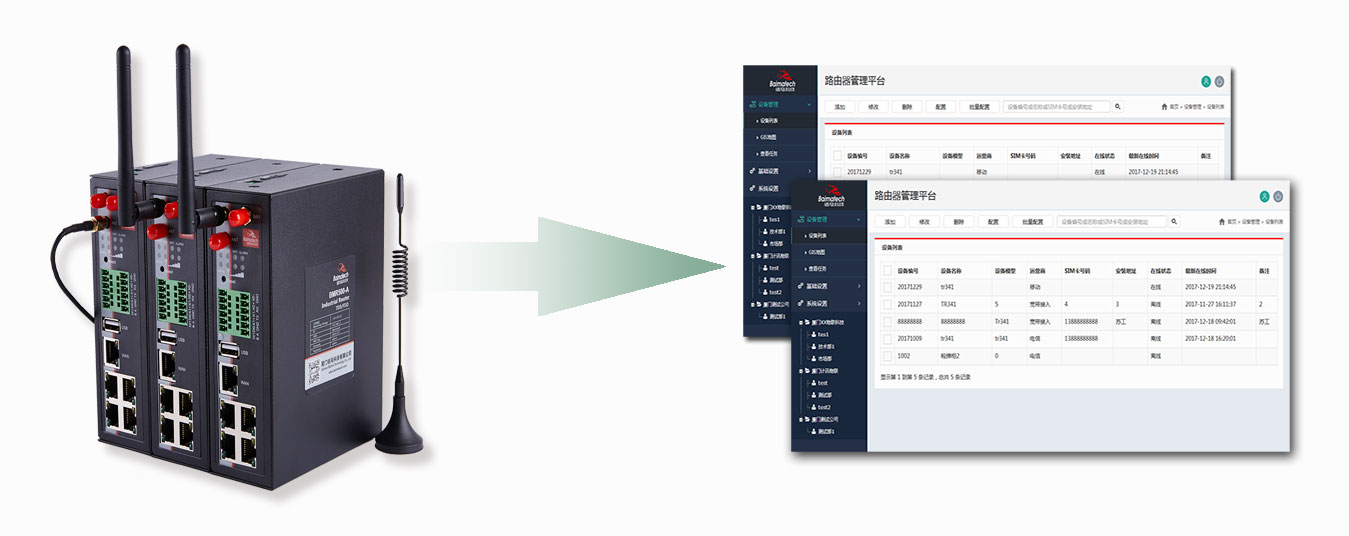

M2Mcloud，實現巨量M2M終端遠程管控

支持物聯網平臺MQTT協議,對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等

極大降低運營方、集成商、設備提供商等各方的維護成本提高管理效率。

工業路由器云平臺管理

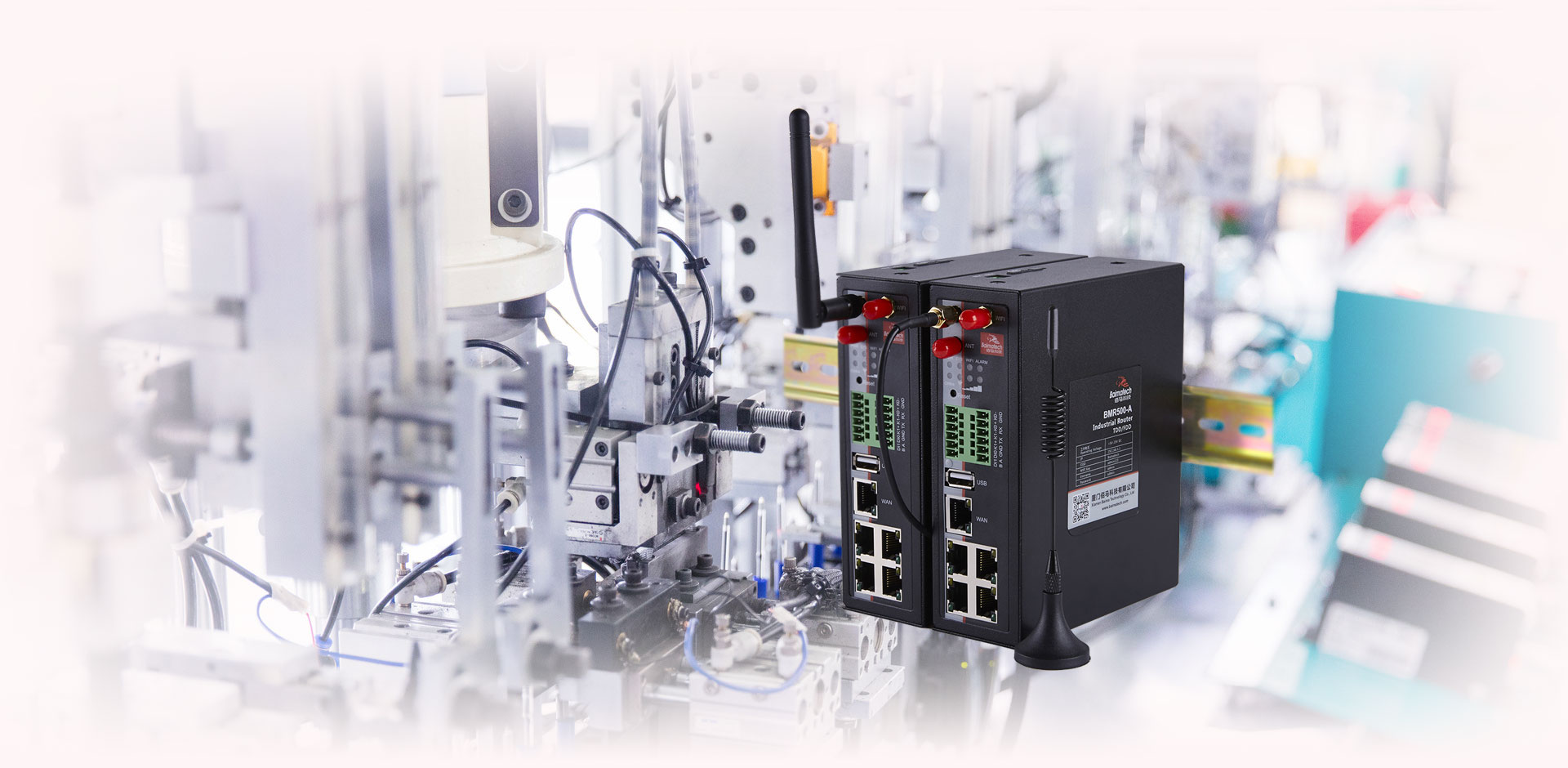

典型應用

自助終端組網應用：自助售貨、自助照相、自助快遞柜等；智能充電樁遠程監測應用、移動執法監控、地災監測應用

工業路由器的應用場景

結構尺寸

BMR500工業級路由器尺寸圖

產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMR500--LF LTE/WCDMA ROUTER	支持 FDD-LTE2600/2100/1800/900/800MHz，可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	支持	支持
BMR500--A TDD/FDD ROUTER	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	支持	支持

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：6PIN 工業端子，3.5mm 間距
			串口類型： RS-232和RS-485
			串口參數：1200~115200bps，8位數據位，1位停止位，無校驗/奇校驗/偶校驗，無流控
	以太網接口	4個LAN口	10/100M RJ45接口
	以太網接口	1個WAN口	10/100M RJ45接口可復用為LAN口,自適應
	USB	USB2.0	可接U盤存數據或者可以用于升級
	繼電器(選配)	2路	最大支持5A輸出，控制外設供電
	DI接口	2路	輸入范圍：DC 0~30V，用于檢測外設狀態, 2V以上有效
	CAN接口(選配)	1路	標準的CAN總線，用于CAN設備通信
	wifi接口	標準及頻段	支持IEEE802.11b/g/n標準
		理論帶寬	IEEE802.11b/g：最高速率達54Mbps
		理論帶寬	IEEE802.11n：最高速率達300Mbps
		安全加密	支持WEP、WPA、WPA2等多種加密方式
		發射功率	21.5dBm（11g），26dBm（11b）
		接收靈敏度	<-72dBm@54Mpbs
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	13個	具有系統、電源、在線，LAN,WAN,報警，信號（三個）九個指示燈
電源	標準電源	DC 12V/1.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<360mA (12V)
功耗	通訊狀態	<4.32W	12V電源，電流<360mA 5V電源，電流<864mA
	待機狀態	<2.64W	12V電源，電流<220mA 5V電源，電流<528mA
	休眠狀態	<0.24W	12V電源，電流<2mA 5V電源，電流<4.8mA
系統	CPU	32位通信處理器	工業級
	FLASH	16MB	可擴展至32MB
	SDRAM	128MB
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
安全性	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式
	配置	支持佰馬M2M設備云平臺，遠程配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	導軌式
	外形尺寸	142x112.5x44	不包括天線和安裝件
	重量（克）	790
