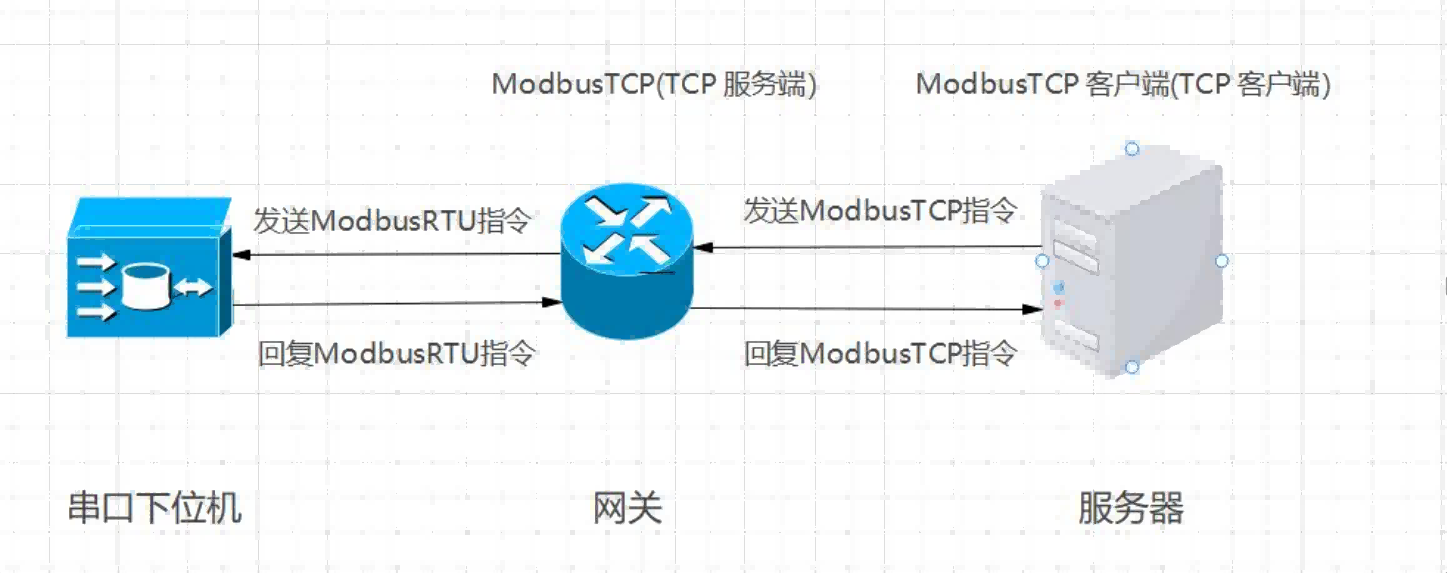

適用場景：服務器與佰馬網關/路由之間需要用modbus RTU指令進行交互，佰馬網關/路由與串口下位機之間用modbus RTU指令進行交互

一、佰馬網關/路由與服務器

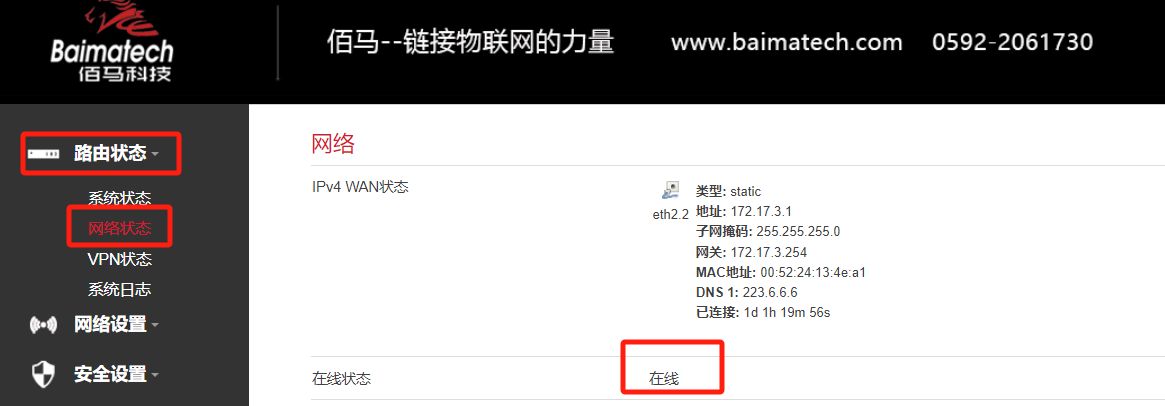

1.確認設備的聯網情況

依據服務器的性質分為本地端與云端服務器，本地端服務器確保佰馬網關/路由設備與服務器處于同一個局域網，云端服務器則需要確保佰馬網關/路由設備為聯網狀態。

2.服務器連接配置

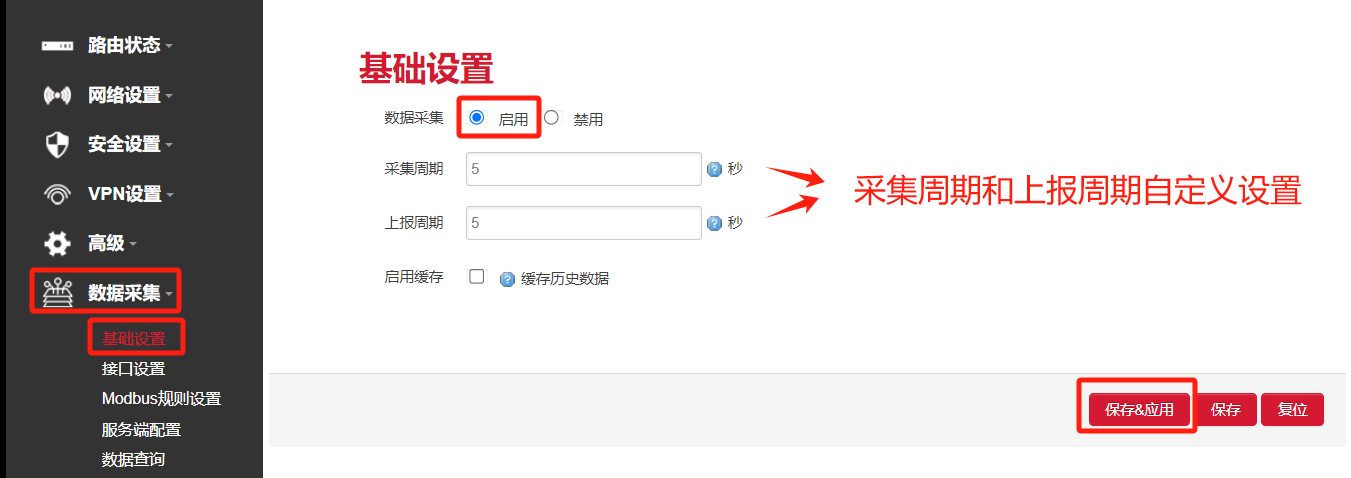

（1）數據采集—基礎設置，打開數據采集設置，采集周期與上報周期根據實際使用情況自定義設置。

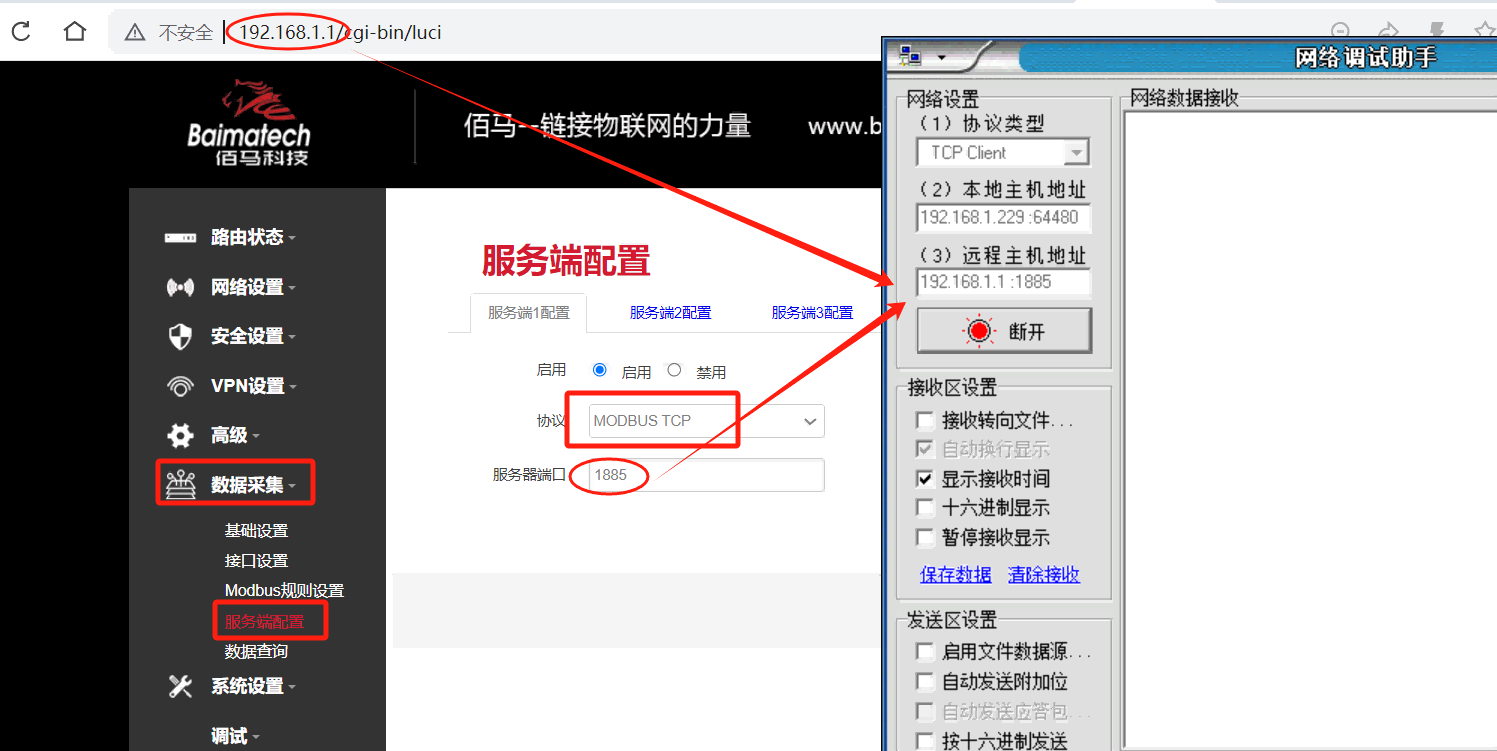

（2）數據采集—服務端配置，由于這里設備作為modbus TCP服務端來使用，所以選擇modbus TCP，用TCP客戶端測試ip加端口連接

二、佰馬網關/路由與串口下位機

1.串口連接設置

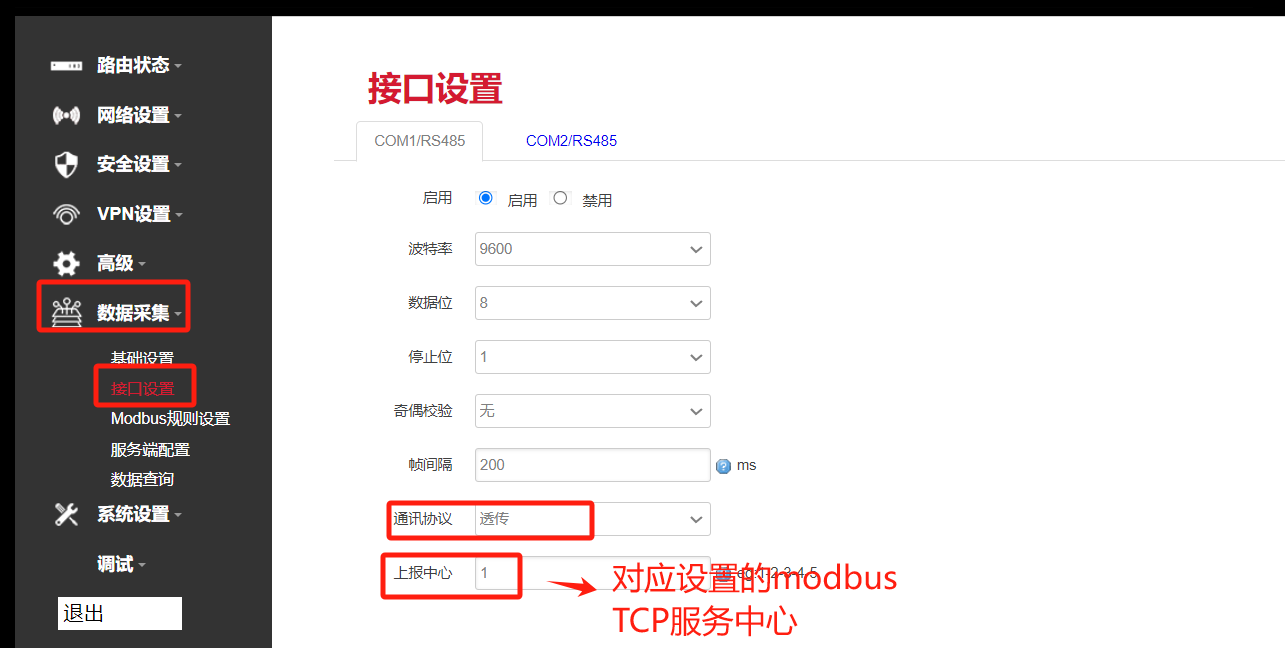

數據采集—接口設置，這里的波特率等信息根據實際情況進行填寫，通訊協議選擇透?jìng)?，上?bào)中心對應設置的modbus TCP服務中心

2.modbus slave和串口調試工具測試

驗證：（注意發送和接收都是 HEX）

服務器下發 Modbus TCP 指令：00 01 00 00 00 05 01 03 00 01 00 01

串口收到 Modbus RTU 指令： 01 03 00 01 00 01 D5 CA

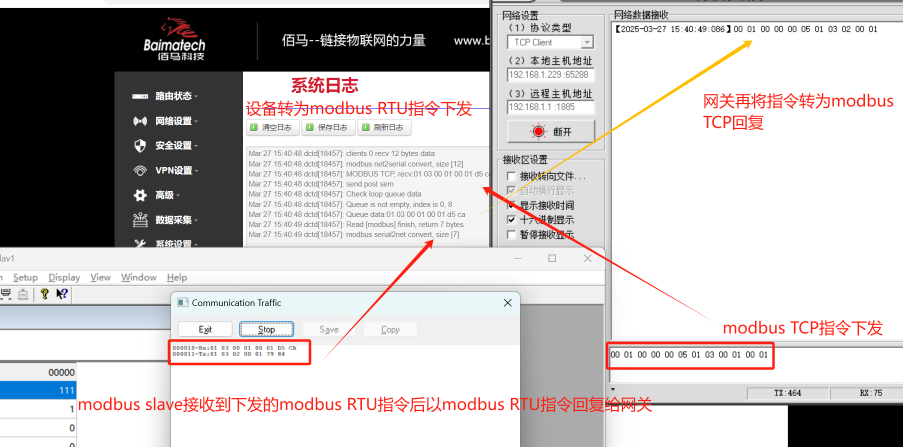

（1）modbus slave工具模擬測試

TCP客戶端以modbus TCP的指令格式將數據下發給佰馬網關/路由設備（modbus tcp服務端），佰馬網關/路由接收到modbus TCP指令后轉為modbus RTU指令下發給串口下位機，串口下位機會回復modbus RTU指令給佰馬網關/路由設備，佰馬設備會將指令再重新轉為modbus TCP回復給TCP客戶端。

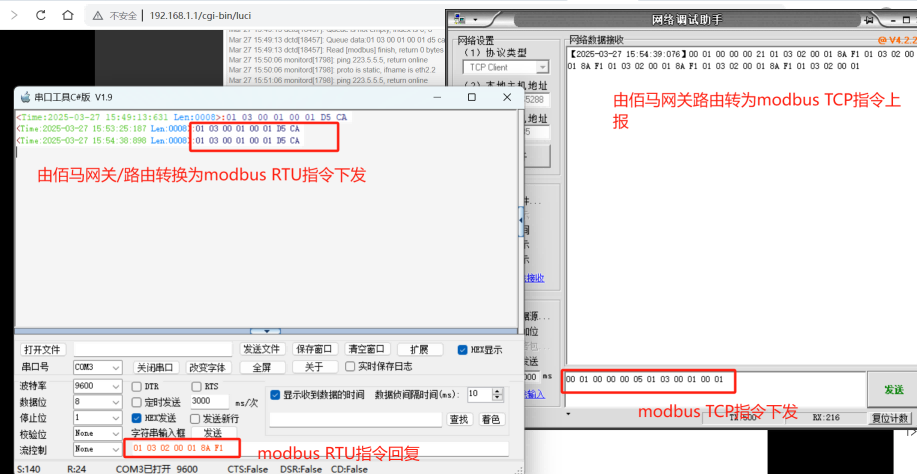

（2）串口模擬器測試
