在工業物聯網項目，邊緣計算網關是至關重要的支撐力量，通過邊緣計算網關實現現場設備接入、數據通信、通信協議轉換等。本文以佰馬BMG700邊緣計算網關為例，圖文結合全面介紹網關接口配置。

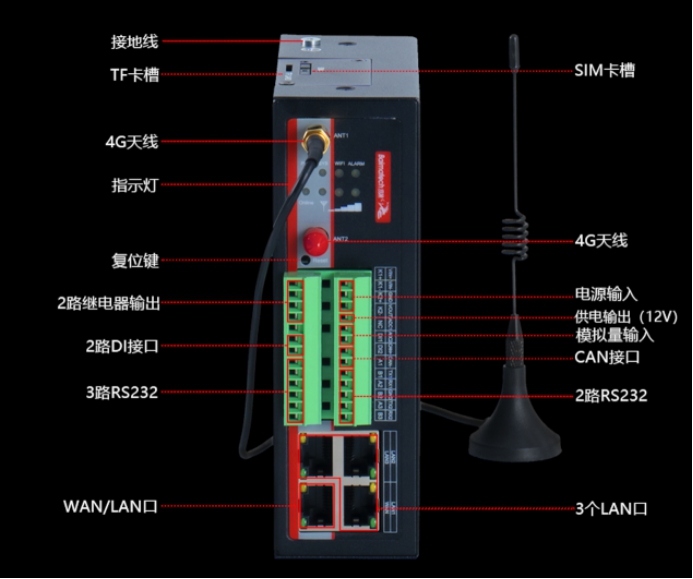

佰馬BMG700邊緣計算網關,具有豐富接口，方便現場傳感器、儀表、攝像頭、PLC設備等廣泛接入。

邊緣計算網關的工業通信接口包括： 3×LAN、1×WLAN（可復用為LAN）、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可選）、2×繼電器（可選）、WIFI功能（可選）、SM加密（可選）、GPS功能（可選）、單模雙卡（可選）、雙模雙卡（可選）、TF卡（可選）。

BMG700邊緣計算網關接口配置步驟

1. 通過瀏覽器訪問地址：192.168.1.1.  輸入賬號密碼登錄佰馬網關管理系統。

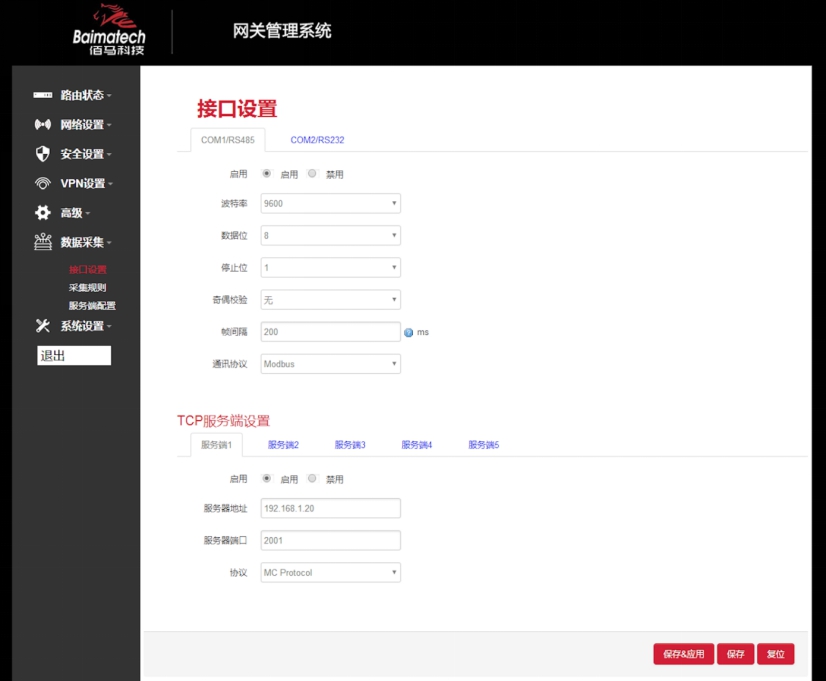

2. 登入界面－數據采集欄目，進入接口設置界面。

3、在接口設置界面，用戶可以配置RS232/RS485串口、網口、CAN口等接口參數。

4、串口設置：在網關管理系統中設置波特率 數據位 停止位 停止位 奇偶校驗  通訊協議

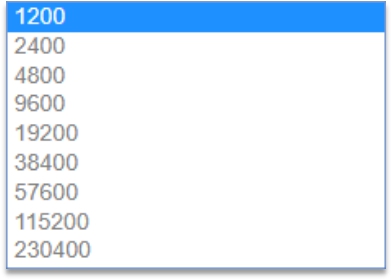

波特率：目前支持的波特率有：

數據位：數據位有 8 位、7 位，兩個選擇，默認是 8 位

停止位：停止位有 2 位、1 位，兩個選擇，默認是 1 位

奇偶校驗：校驗有無校驗，奇校驗、偶校驗，默認是無校驗

通訊協議：串口數據的傳輸協議，目前支持Modbus采集和透傳功能

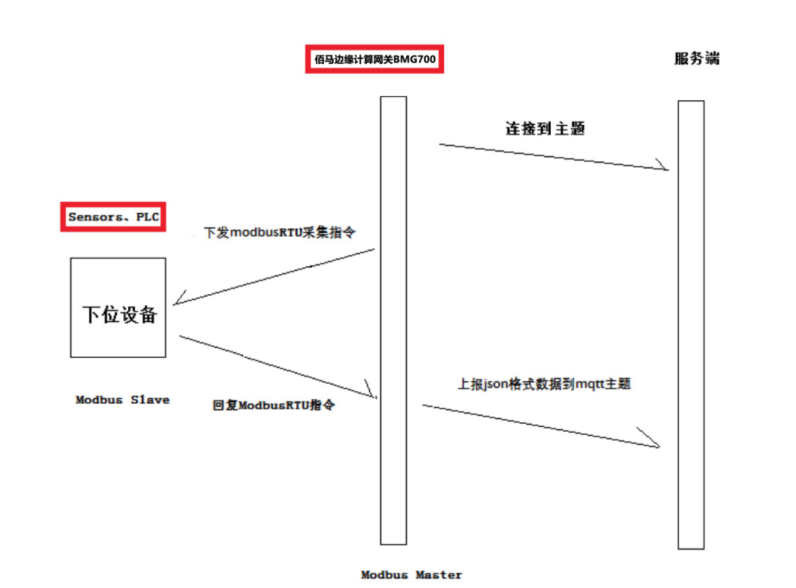

BMG700串口默認支持ModbusRTU協議采集，采集過程如下：

5、TCP服務端設置

啟用后BMG700默認作為TCP客戶端去連接服務端的相關端口，支持基于TCP的ModbusTCP、MC協議采集。

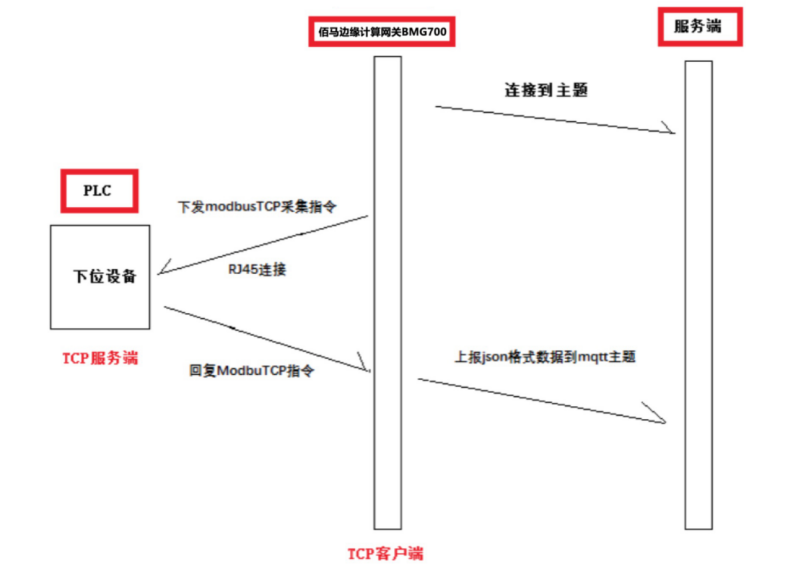

拓撲圖中BMG700作為Modbus主站，以TCP客戶端方式主動發起連接，連接下位TCP服務端設備，最多支持12路并發連接（默認為5路），然后針對socket下發ModbusTCP采集指令，下位設備回復相應的ModbusTCP指令，BMG700解析成對應的變量值。MC協議采集過程同上（僅下發和回復的指令格式有差別）。
