工業場景中有各種PLC、傳感器、儀表等設備需要采集和傳輸數據，佰馬智能物聯網關系列，可選4G、以太網方式上網，通過Modbus TCP集中采集、控制各種儀表/設備，并將儀表的數據轉化為JSON格式傳輸?shù)皆贫?。本篇介紹智能網關modbus TCP+MQTT+JSON的數據采集方式。

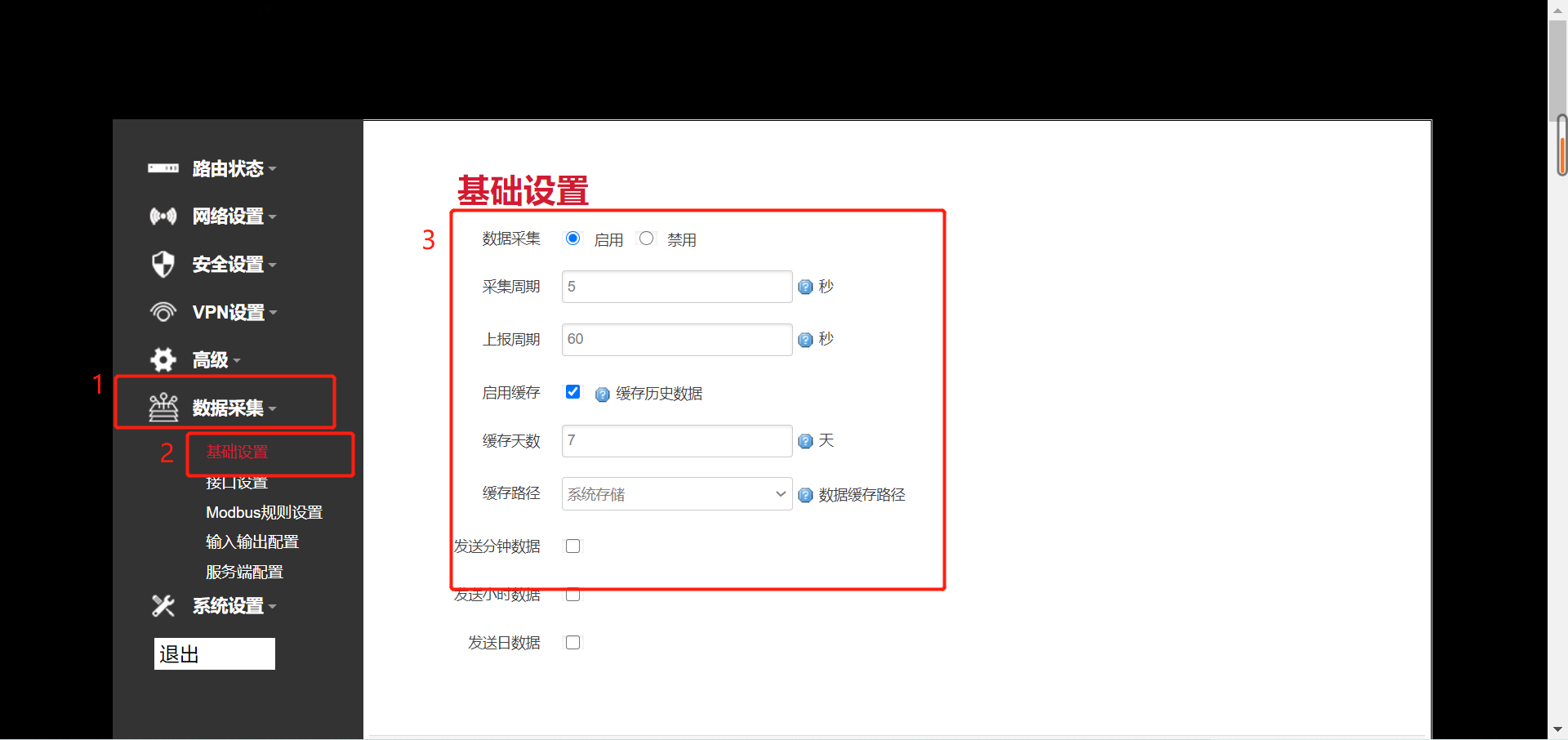

1.基礎設置。這里設置采集周期為5秒 上傳周期為60秒啟用緩存

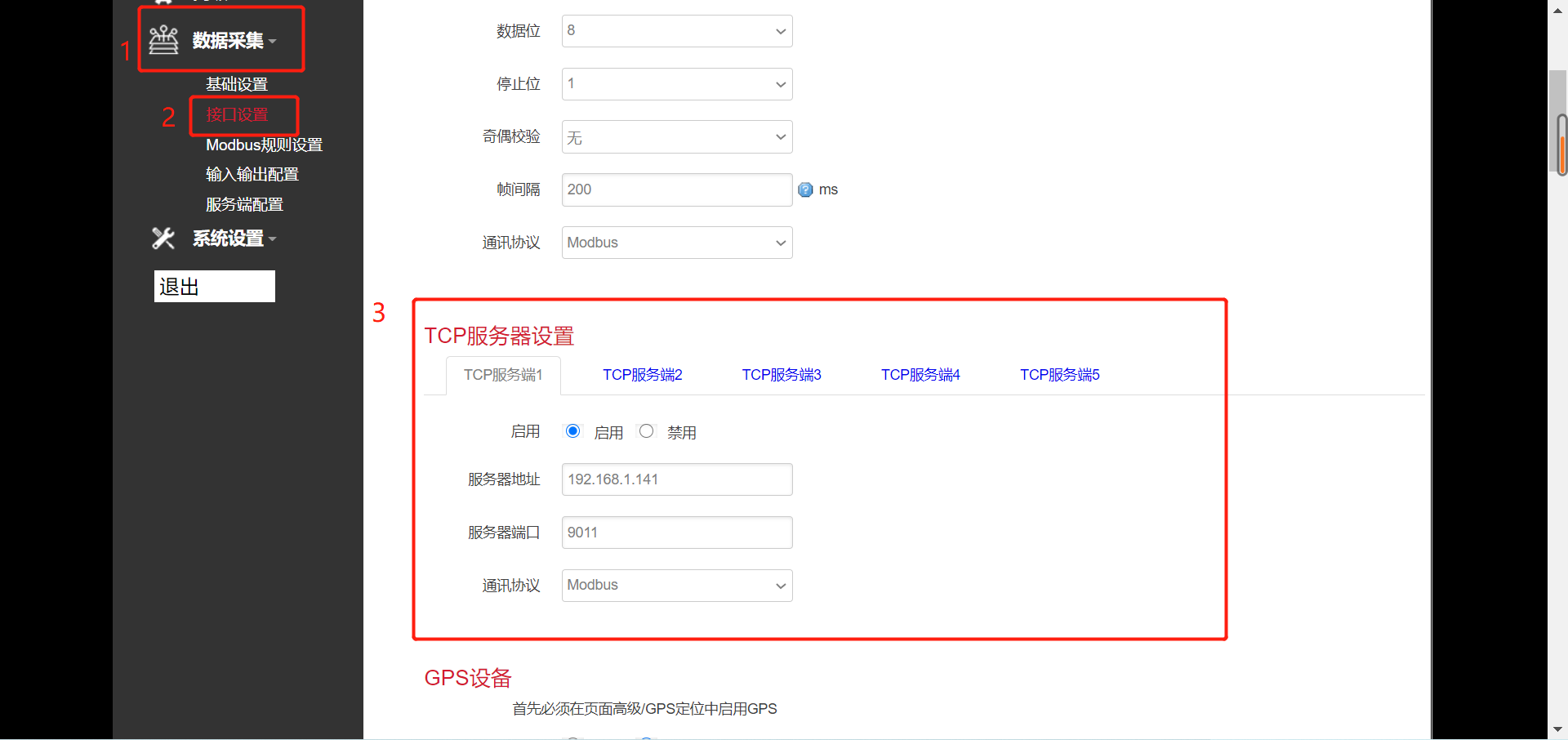

2.接口設置。因?yàn)槭褂胢odbus TCP+MQTT+JSON傳輸，進行TCP設置選擇TCp服務端1啟用，輸入服務器地址服務器端口（端口這里要注意與后續數據讀取上傳有很的的關系，所以要選擇空閑的端口，端口號碼也要記?。?/p>

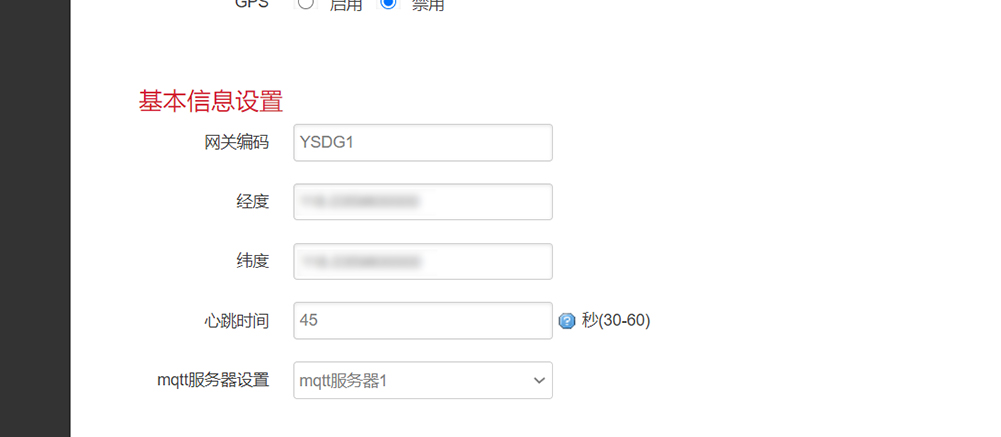

3.網關設置。編碼和經度緯度都要嚴格按照在智慧燈桿平臺設置的填寫，不然前臺讀取不到數據

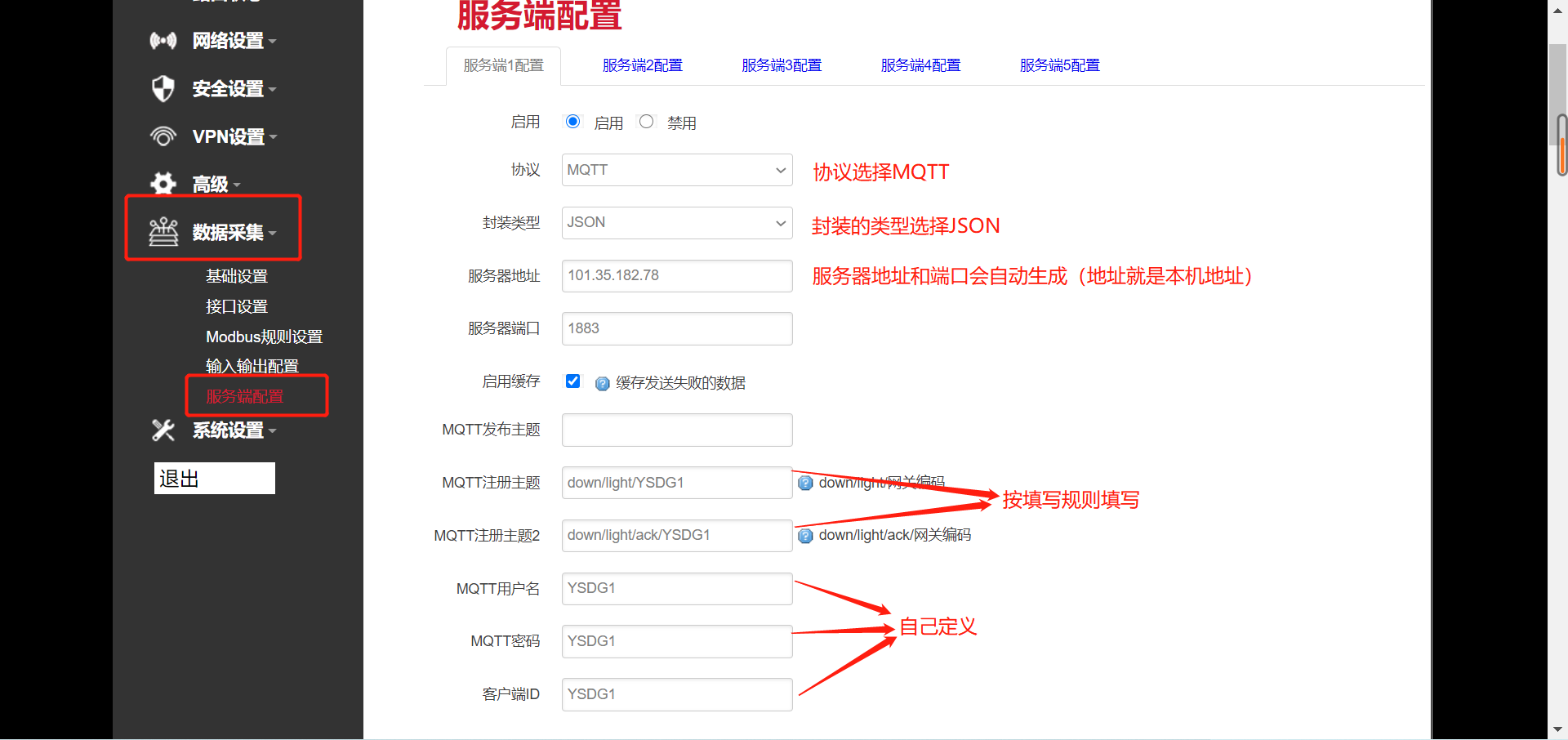

4.服務端的配置

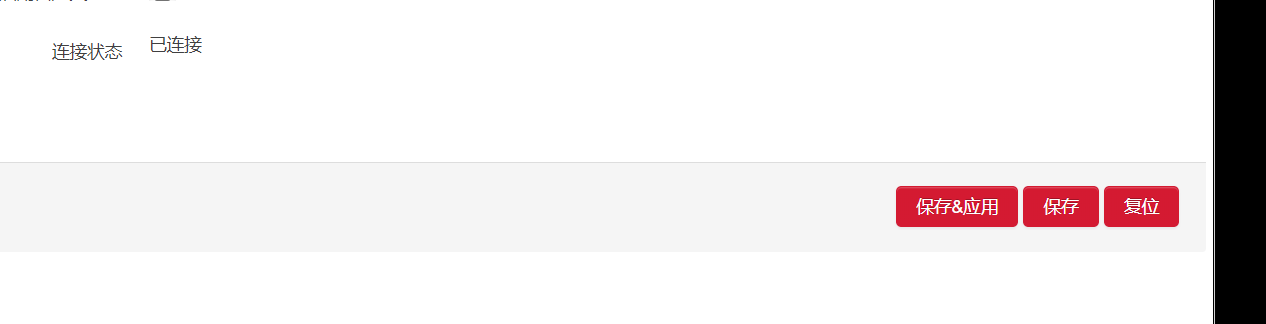

保存&應用后連接狀態應該為已連接，則表示連接成功

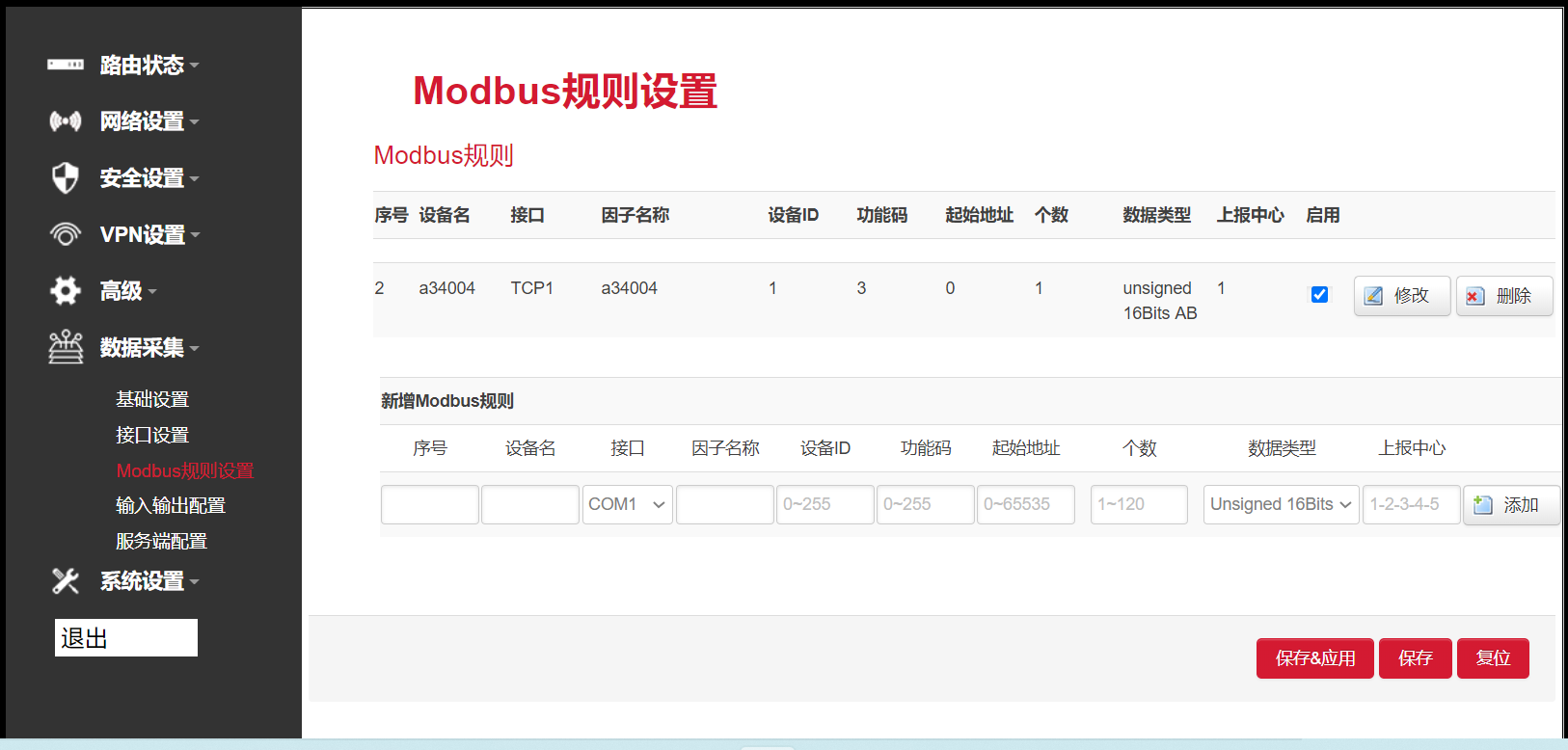

5.modbus 配置

設備名和因子名稱要按照智慧平臺上命名的因子名稱（用哪個因子就用哪個名稱）

設備id應該和modbus salve里設備的id相同

功能碼默認為3，如果有修改應該與modbus salve里面選擇的功能碼一起修改

數據類型應該根據采集的數據類型來定

注意：這里的接口應該選擇的是TCP1

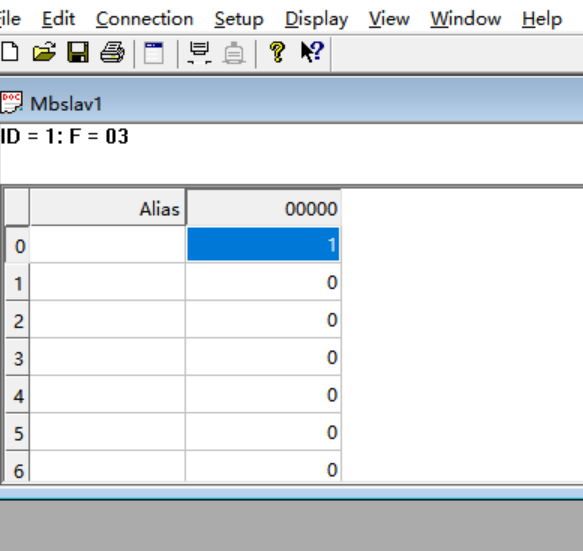

6.modbus slave

本次采用的是modbus slave來發出信號

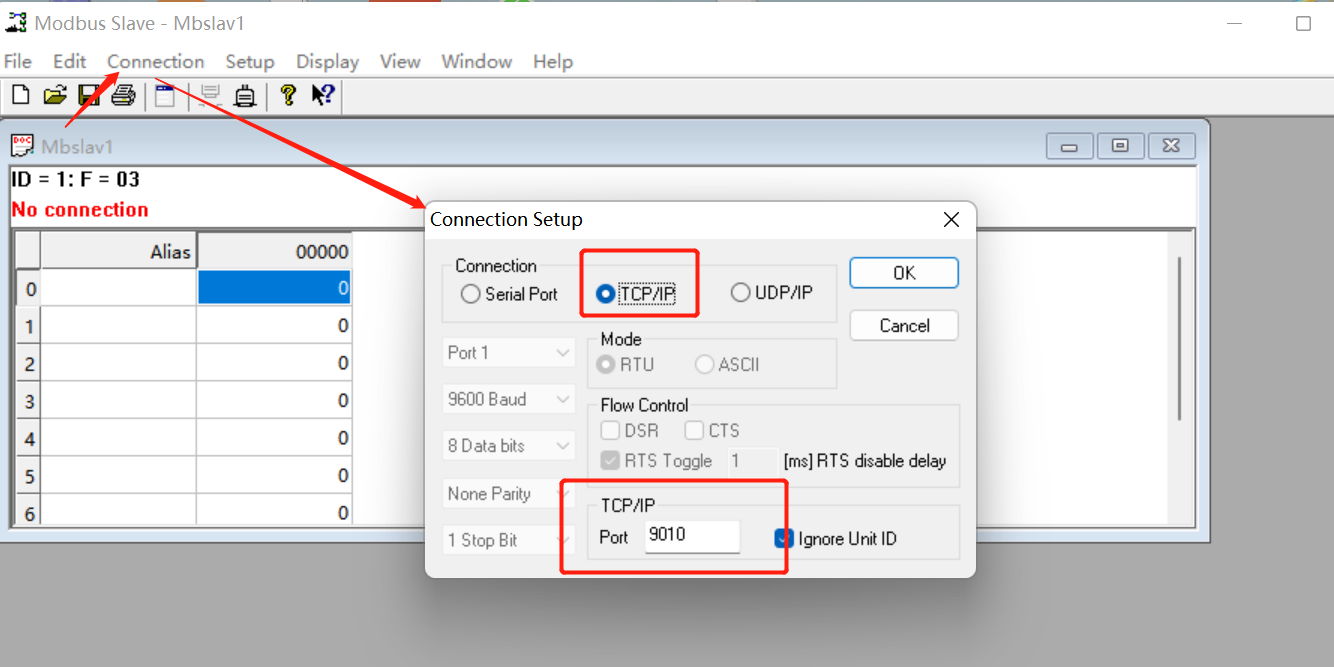

注意的是這里的TCP/IP的port應該與是秒設定的服務器端口一致

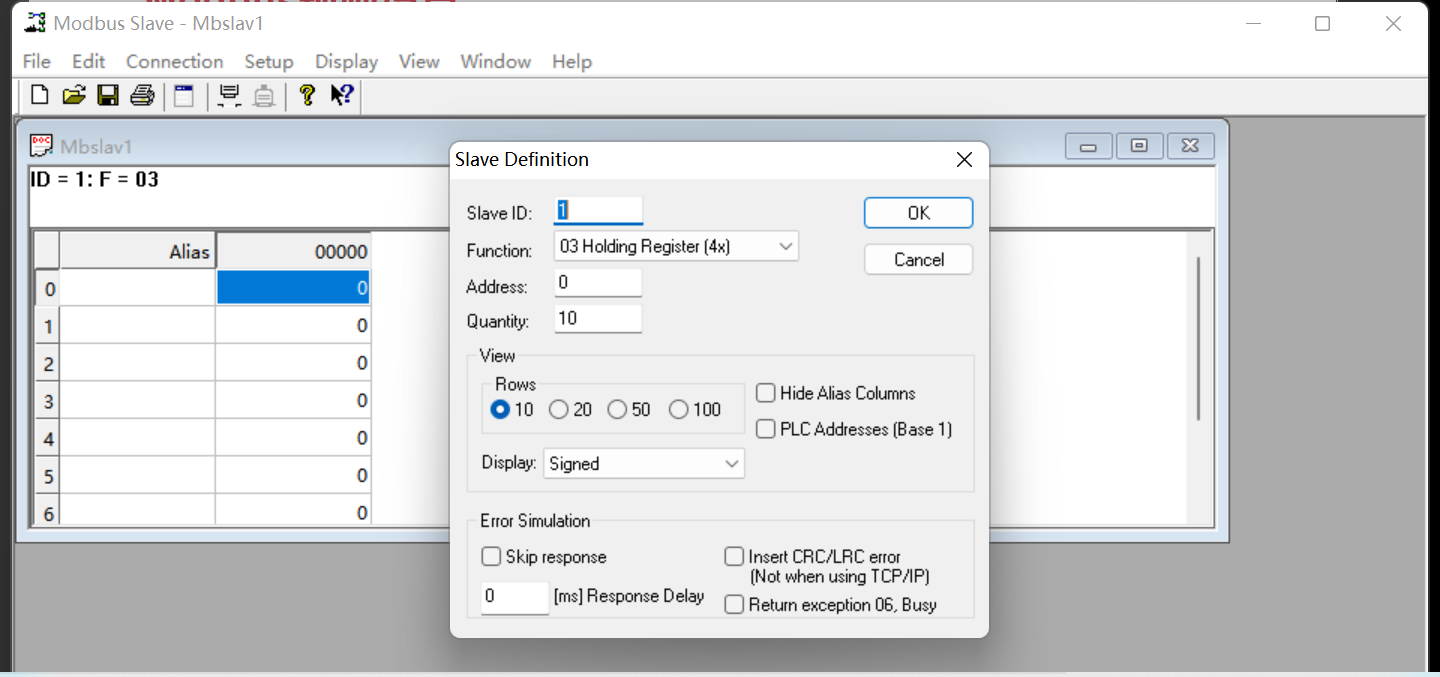

這里的slave id也應該與前面設定的設備id一致

Function選擇的功能碼也與前面的一致為3功能碼

7.發出信號

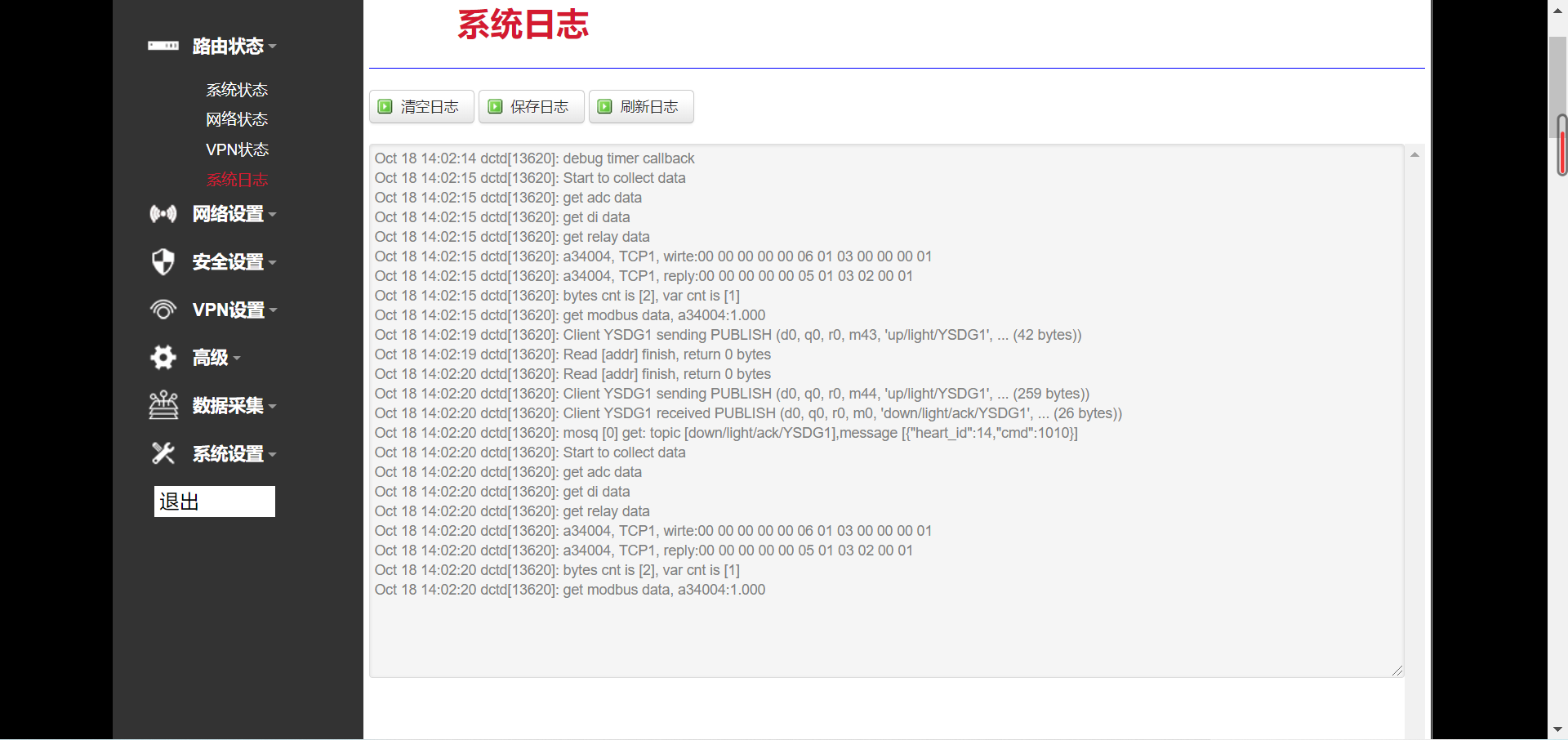

在modbus slave上傳數據1在系統日志中有讀取到數據1

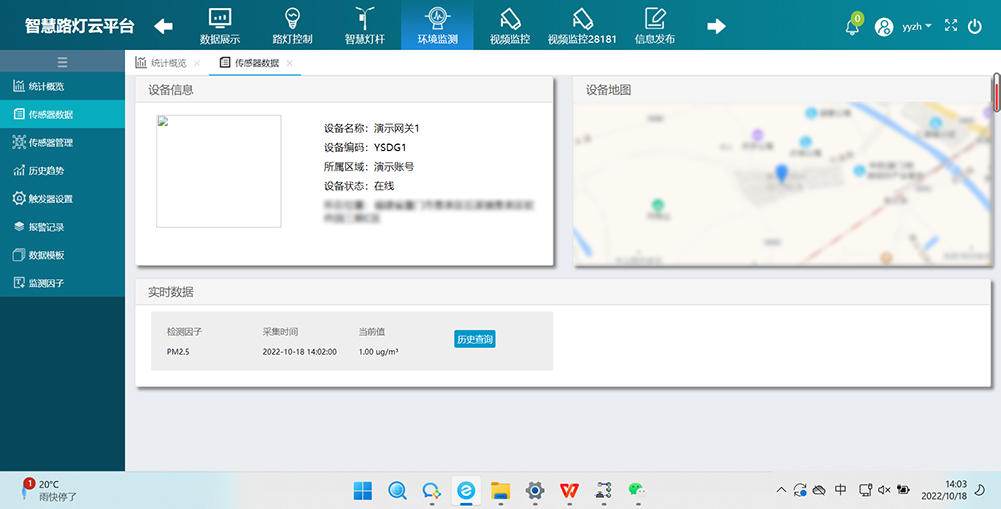

再到智慧燈桿的平臺上進入環境監測，發現也有數據傳輸上來

所以通過modbus TCP+MQTT+JSON的形式采集上報數據成功
