PLC遠程控制組網，主要是通過網絡將分布在不同地點的PLC設備連接起來，實現遠程監控和控制。

PLC一般可通過工業以太網、Wi-Fi、4G/5G和VPN等通信方式實現遠程通信與控制，并需要搭配專用工業通信協議、設備管理系統以實現批量化PLC設備管控、數據分析和綜合管理。本篇就為大家介紹基于佰馬工業網關的PLC遠程控制組網方案之一：專網方案。

一、方案介紹

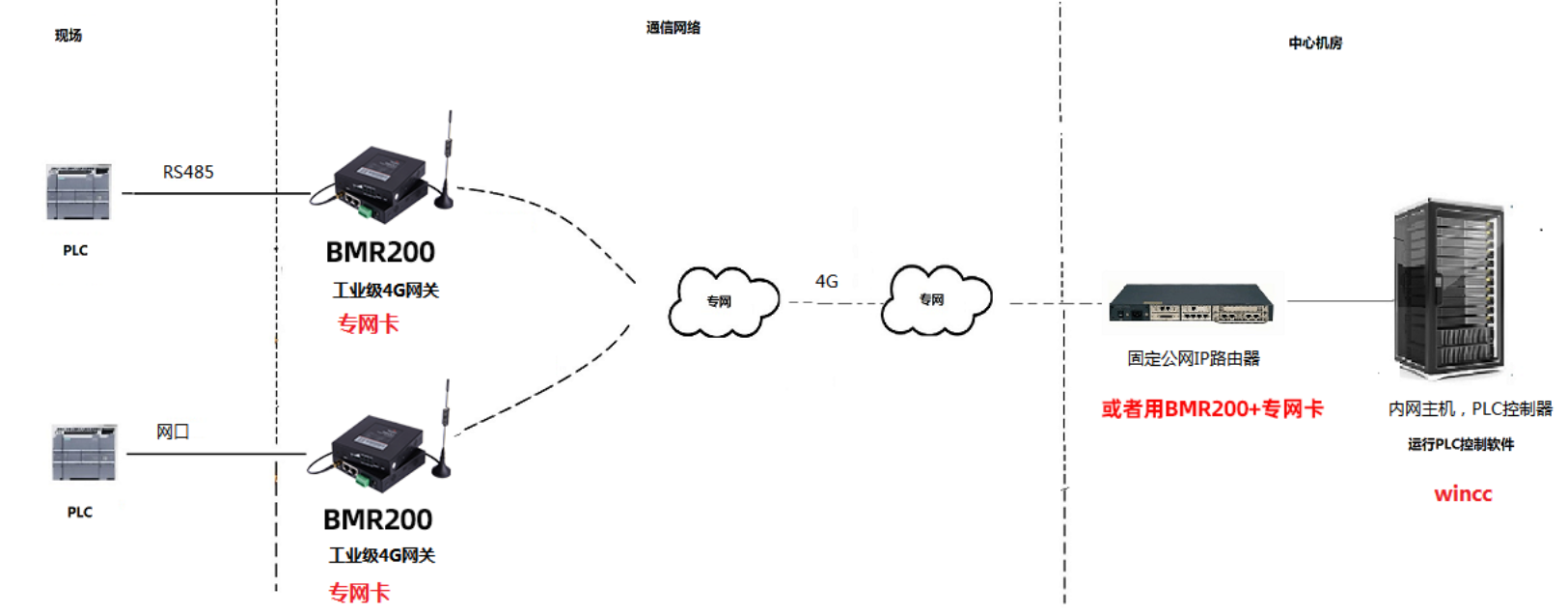

多臺PLC分別通過RS485接口，接入佰馬BMR200微型工業智能路由器，BMR200路由器通過插4G專網卡，走專網網絡與機房的PLC控制器（也可以是內網一臺主機，運行PLC控制程序）連接。機房PLC也通過一臺BMR200工業路由器上網，或者接一個帶有固定公網IP的企業級路由器，實現整體網絡的相互連通性。

二、組網搭建方式

1、機房拉一條固定公網IP外網（需要和現場的專網卡網絡打通）或者也配置一臺BMR200并插配套4G專網卡，PLC控制器接這個外網網絡。

2、現場PLC通過網線接BMR200的LAN口，BMR200插4G專網卡上網。

3、將PLC的IP固定，并在BMR200配置端口映射，IP指向PLC的IP。此時機房PLC控制器直接訪問BMR200的卡的IP和對應的外部端口，就可以訪問到相應的PLC

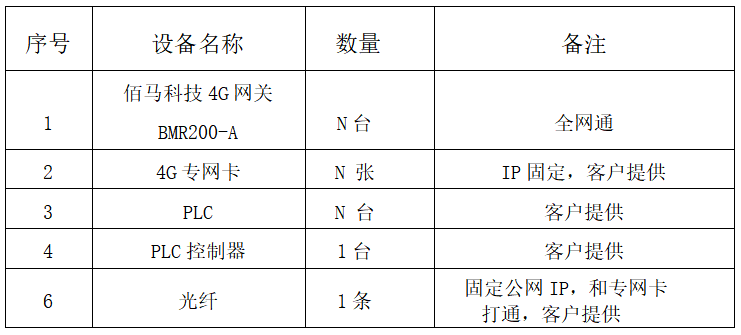

三、項目清單
