通過DTU來實現組態軟件的遠程傳輸控制.  現在物聯網技術應用普及,各類使用組態軟件都有一定要求實現無線遠程傳輸,

下面通過佰馬DTU與組態王的例子實現遠程無線傳輸配置說明

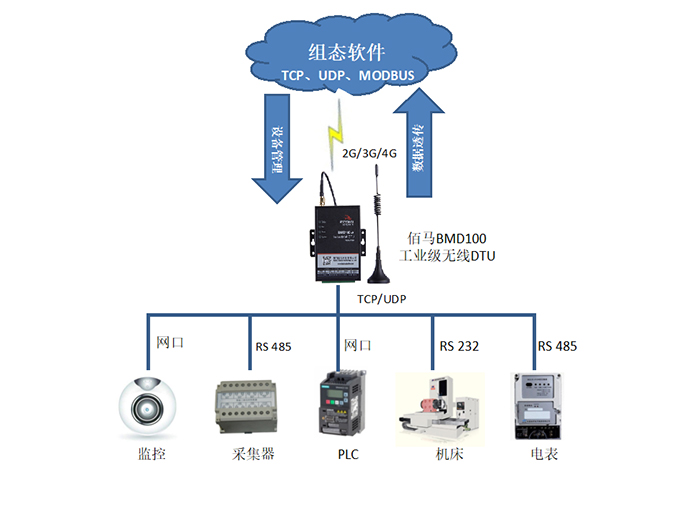

佰馬BMD100 DTU連接組態王軟件的具體應用如下圖所示：前端設備（PLC、采集器、傳感器等）通過串口（RS232、RS485、IO、ADC）連接佰馬BMD100  DTU，DTU再通過2G/3G/4G網絡，將前端采集的數據傳輸?shù)皆破脚_(tái)（如組態軟件）；反過來，云平臺也可以通過無線發送指令給DTU或前端設備，控制它們開關機、參數修改以及程序升級等。

組態軟件介紹：簡單理解就是用來監控工業控制的軟件。

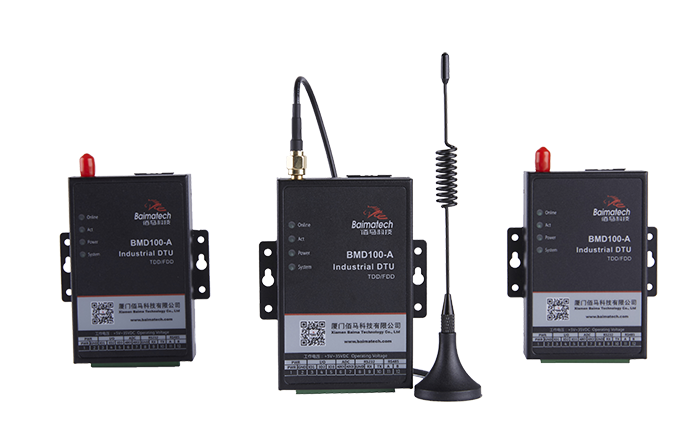

佰馬BMD100系列 DTU無線數傳終端，無人值守專用。以全網通/4G/3G/2.5等運營商網絡為承載網，為用戶提供穩定可靠的無線通信組網與透明數據傳輸。無須布線，上電即實現控制中心對遠程設備的監測與管理。具有組網迅速、擴容靈活、建設周期短、成本低等優勢，被廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。在配電自動化、環保監測、水利測控、金融自助、熱力管網監測、油田遠程監測等無人值守環境應用優勢明顯。

本文以佰馬工 DTU(BMD100)為例，使用莫迪康(MODICON)PLC（MODBUS RTU協議）作為現場的數據采集設備，將數據傳到組態王軟件。旨在對DTU連接組態王軟件的配置進行詳細說明。

一、DTU與組態王連接配置簡介

亞控組態王軟件支持通過虛擬串口連接遠程設備，并可以對遠程設備進行數據采集、監控、管理等。佰馬BMD100工業級無線DTU擁有RS-232、RS-485、IO、ADC等接口，可以支持組態軟件快速實現連接遠程串口設備。

二、DTU與組態王連接運行環境

A.系統：Window 操作系統

B.組態王：Kingview 7.5

C.DTU： BMD100-A工業級全網通4G DTU

三、DTU與組態王連接配置步驟

配置過程分為三部分：無線DTU參數配置、下位機參數配置和組態王中心軟件配置。

1、佰馬BMD100無線DTU配置

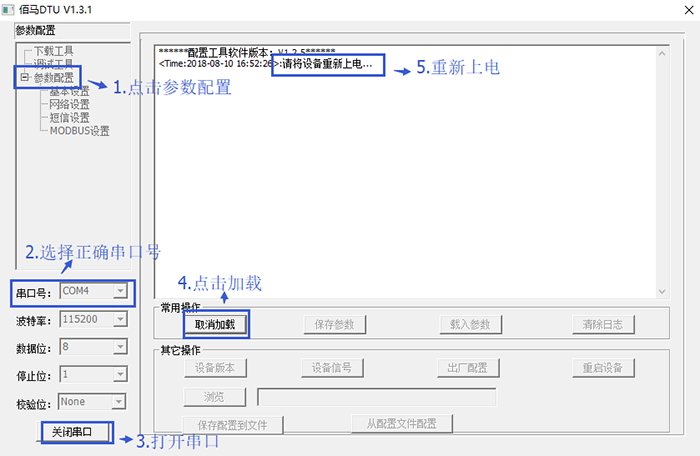

A. 點擊左上方的”DTU參數配置”->選擇正確串口號 ->點擊 “打開串口” ->點擊“重新加載”->設備重新上電

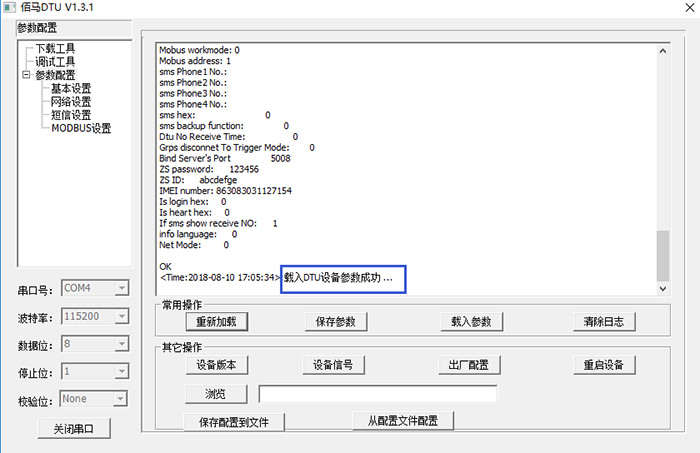

B. 重新上電后，佰馬DTU進入加載程序的狀態，直至加載成功：

C.配置串口參數

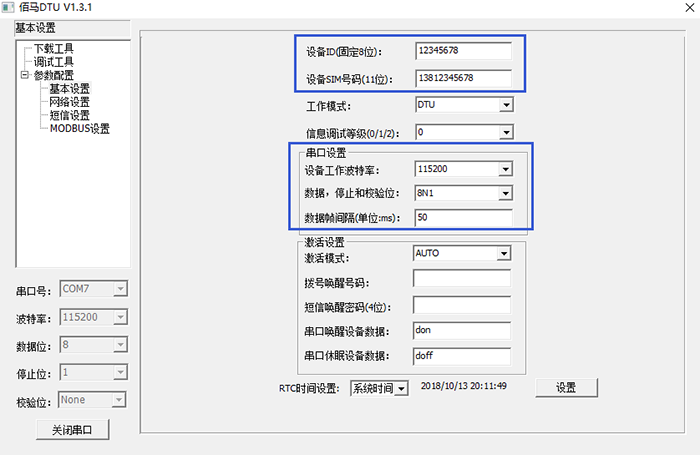

選擇傳輸模式為FTCP模式，并填寫模塊電話號碼（此ID號與組態王軟件中佰馬BMD100無線DTU設備SIM卡號碼需要完全一致）,
設置DTU串口參數和下位機PLC的串口參數一致.

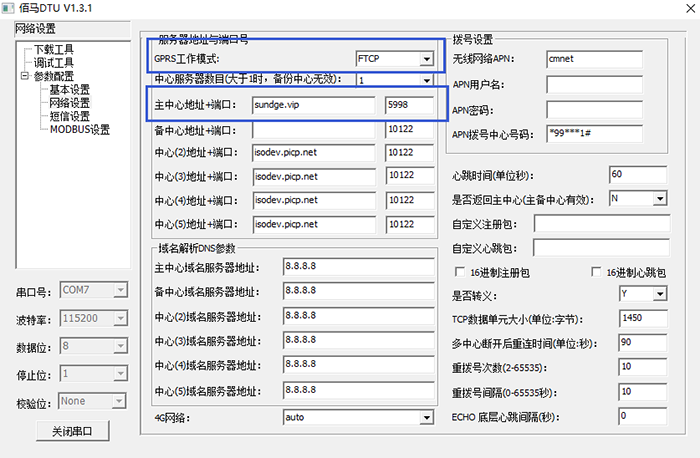

D.設置DTU中心地址或固定IP地址

注：DTU端口號需與組態王軟件中的端口號相對應

2、下位機設置

根據不同廠家提供的modbus協議設定方法設定，組態王支持標準的modbus協議。

具體接線方式與通訊參數設置方法參考儀表廠家所提供的說明書。此處不做說明。

3、組態王通訊設置

本案例使用莫迪康(MODICON)PLC（MODBUS RTU協議）作為現場的數據采集設備，在組態王中定義設備的步驟如下：

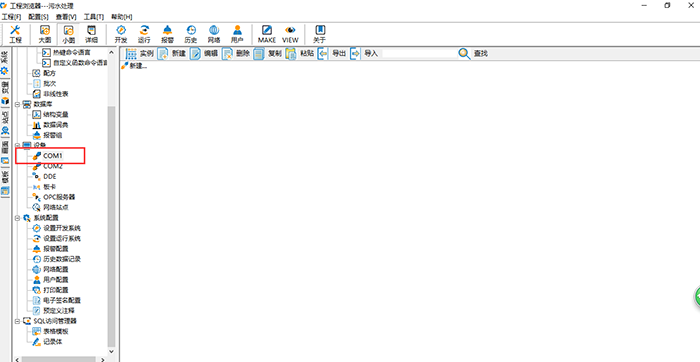

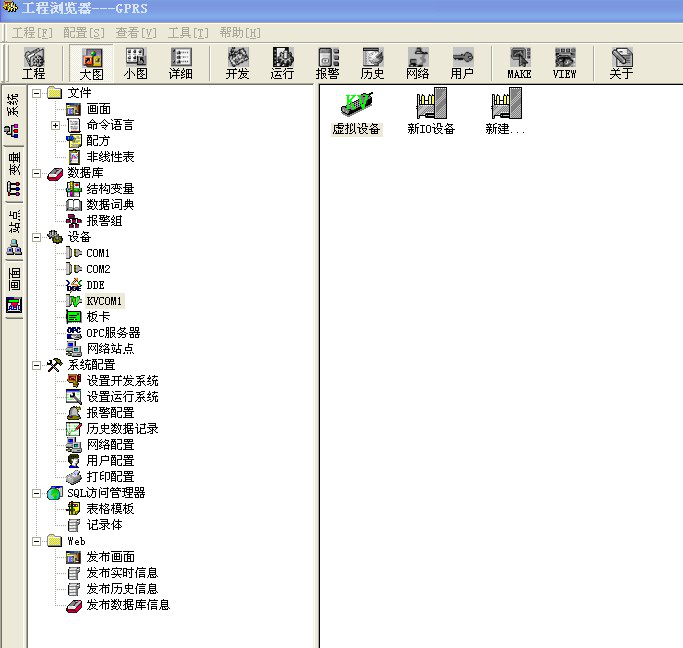

A.點擊左邊樹狀菜單中的設備COM1.如圖所示：

B.雙擊“新建”進行I/0設備定義.如圖所示

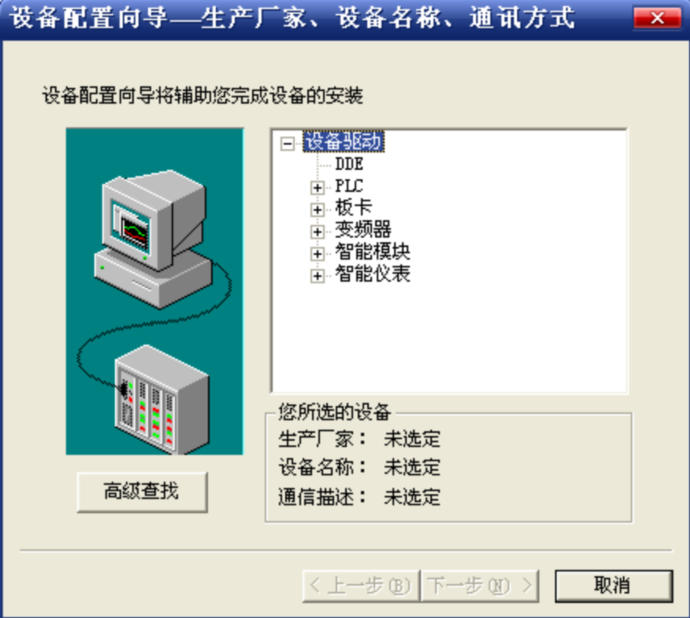

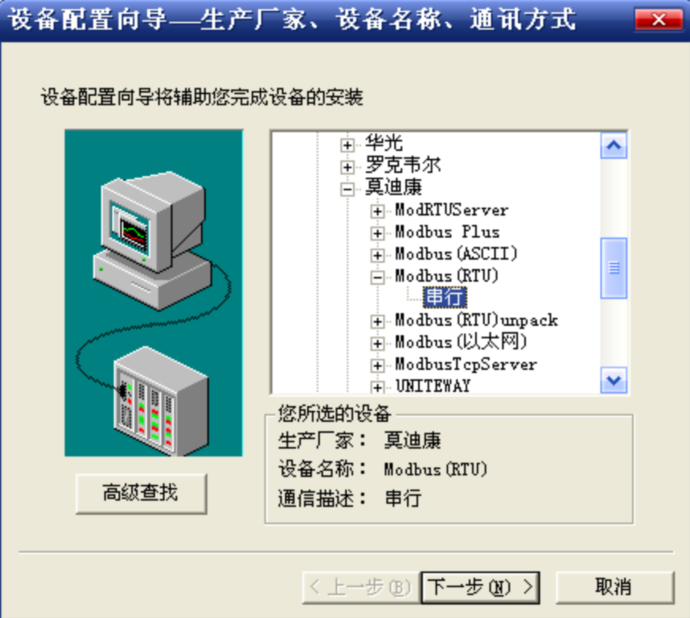

C.選擇串口設備，定義實際設備（即莫迪康PLC）,如圖所示

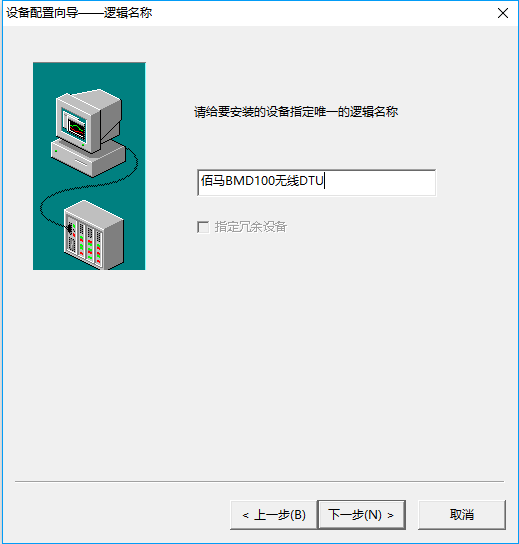

C.指定莫迪康PLC的邏輯名稱，如圖所示：

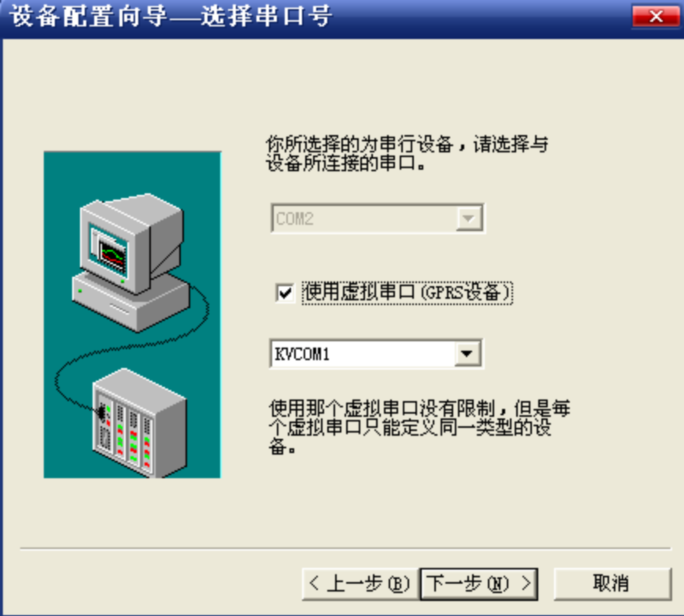

D.給儀表選擇一個虛擬串口，如圖所示：

選擇“虛擬串口（GPRS設備）”：選擇該項，表示組態王通過虛擬串口和串口設備通訊。如果不選用此選項表示組態王直接和設備通訊。

E.在虛擬串口上定義佰馬無線DTU設備

邏輯名稱：虛擬串口上定義的DTU設備名稱，用戶自己定義

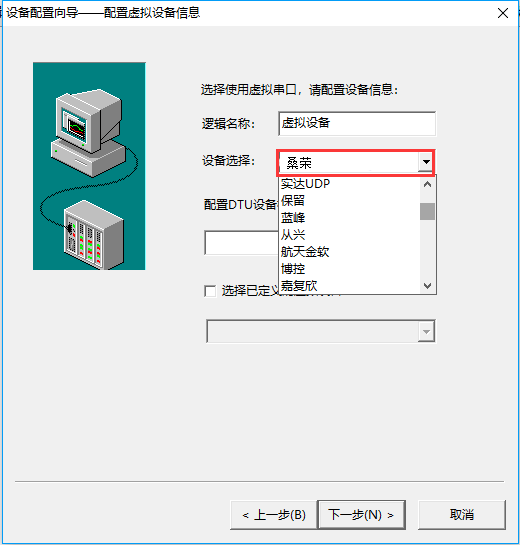

設備選擇：從下拉菜單中選擇組態王支持的無線DTU設備。例如選擇“桑榮”，如上圖所示。

佰馬DTU設備標識信息和設備端口號：這兩個參數要和DTU參數配置中的“設備SIM卡號碼”的相應設置一致，組態王通過此信息來找相應的DTU設備。

選擇已定義的虛擬設備：當選定"選擇已定義的虛擬設備"復選框時，在下拉框中將顯示已經定義的虛擬設備。用戶可以選擇已經定義的虛擬設備（此項選擇用于1個具有485接口的無線DTU下連接多個具有相同協議的數據采集終端設備的情況）。

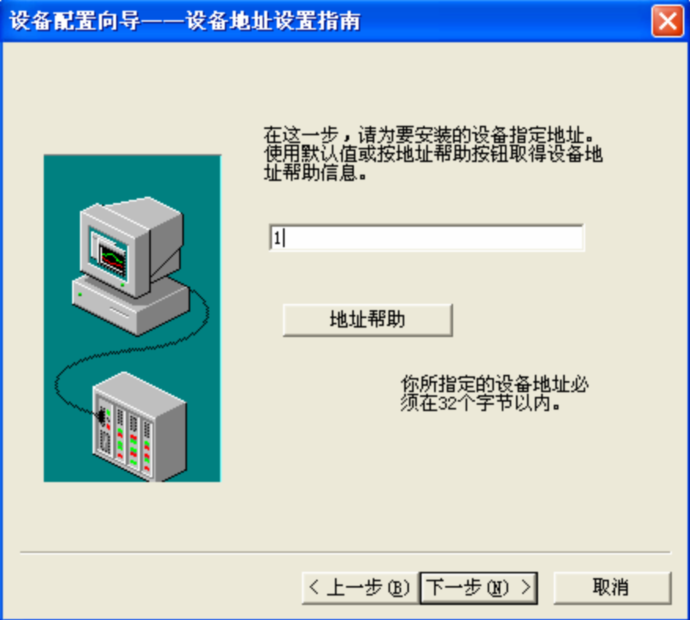

F.定義設備地址：DTU下掛的實際設備的地址，如圖所示：

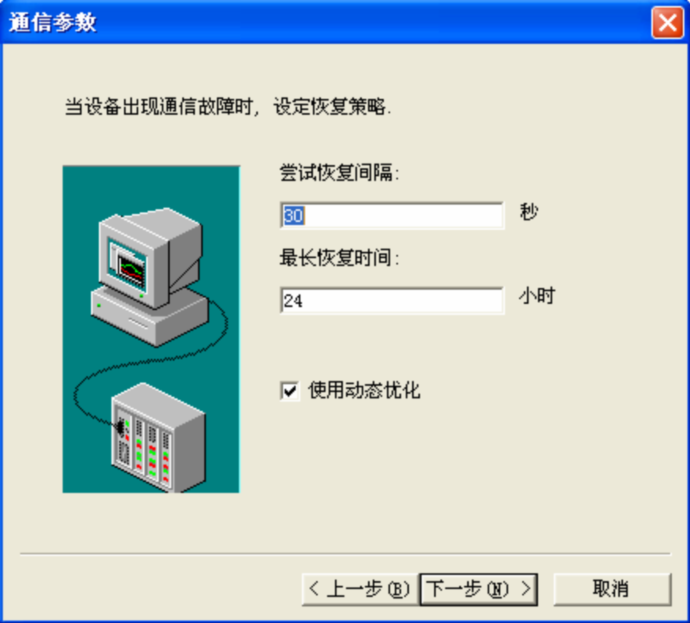

H.繼續單擊“下一步”按鈕，則彈出“設備配置向?qū)Аㄓ崊?shù)”對話框 ,如圖所示：

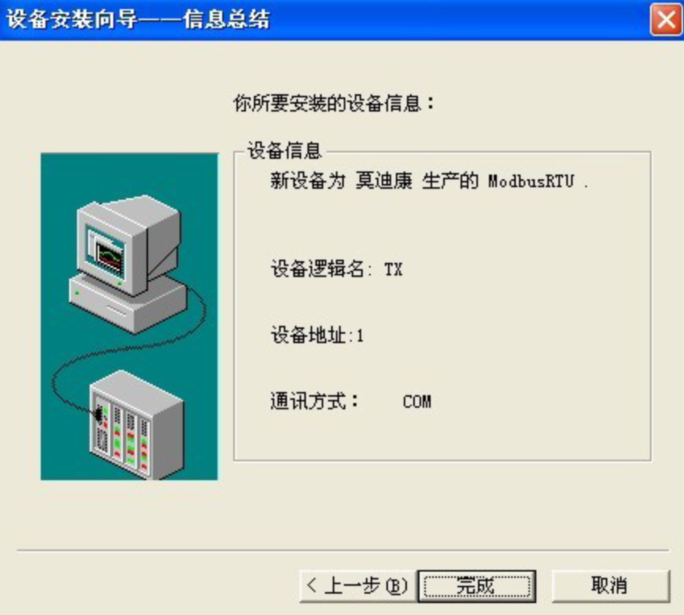

I.繼續單擊“下一步”按鈕，則彈出“設備配置向?qū)А畔⒖偨Y(jié)”對話框如圖所示

至此設備定義完畢，系統會生成兩種設備的圖標：

虛擬串口設備，即DTU或DTU下掛的實際設備如圖所示：

J. 設置通訊端口參數

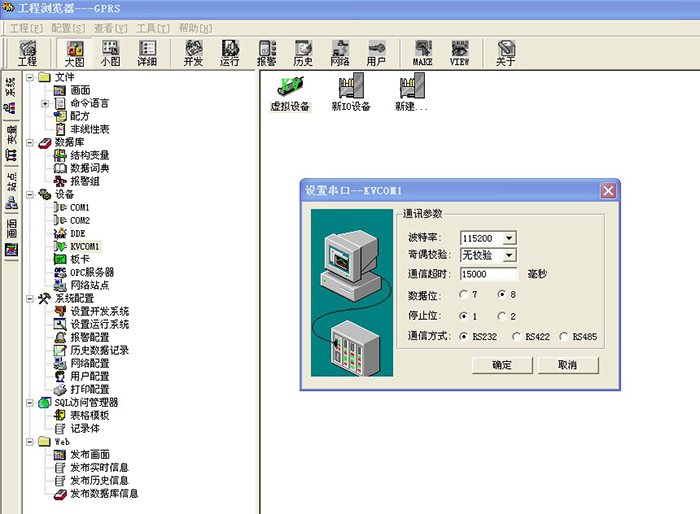

對于不同的通訊設備，其通訊端口通訊的參數是不一樣的，如波特率、數據位、校驗位等。所以在定義完設備之后，還需要對計算機通訊時通訊端口的參數進行設置。如上節中定義設備時，選擇了KVCOM1口，則在工程瀏覽器的目錄顯示區，選擇“設備”，雙擊“KVCOM1”圖標，彈出“設置串口——KVCOM1”對話框，如圖所示。

在“通訊參數”欄中，選擇設備對應的波特率、數據位、校驗類型、停止位等，這些參數的選擇可以參考組態王的相關設備幫助或按照設備中通訊參數的配置?！巴ㄓ嵆瑫r(shí)”為默認值，除非特殊說明，一般不需要修改?！巴ㄓ嵎绞健笔侵赣?jì)算機一側串口的通訊方式，是RS232或RS485，一般計算機一側都為RS232，按實際情況選擇相應的類型即可。

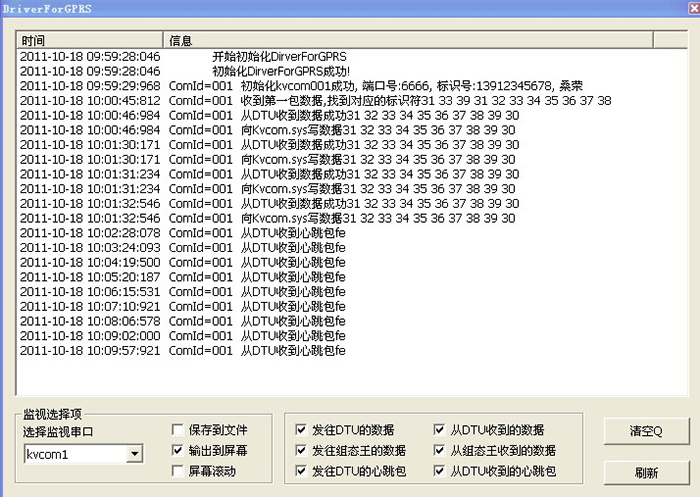

K.運行后佰馬DTU連接成功顯示
