佰馬BMG500工業級無線網關，硬件框架圖顯示，無線網關的存儲主要有三種：Flash、DDR(內存) 、USB（或TF卡），其中工業無線網關的FLASH 標配16M，可擴展至32M；SDRAM標配128M，可擴展至256M；USB(外置存儲卡)最大可以支持32G。

一、存儲器介紹

1.存儲器（Memory）概念：

在數字系統中，只要能保存二進制數據的都可以是存儲器。如具有實物形式的存儲設備：內存條、TF卡等。

2. 存儲器分類

存儲器按用途存儲器可分為主存儲器（內存）和輔助存儲器（外存）,外存通常是磁性介質或光盤等，能長期保存信息。內存指主板上的存儲部件，用來存放當前正在執行的數據和程序，但僅用于暫時存放程序和數據，關閉電源或斷電，數據會丟失。

3. 嵌入式系統中的存儲器

在嵌入式系統中，文件系統和pc的存儲介質有些不同。PC機中常用的是硬盤、內存、光盤和U盤等；嵌入式系統中文件系統常用的有存儲器有SDRAM, DDR-SDRAM，NOR-FLASH，NAND-FLASH，SD卡，U盤和硬盤等，種類比PC機要多，有些是兩者都有使用，如內存，在PC機上稱為內存，在嵌入式系統中有多個名字，可以叫內存，也可以叫SDRAM和DDR。

二、工業級無線網關三種存儲器

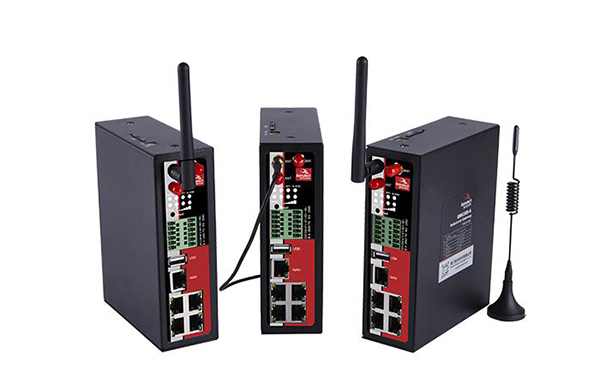

佰馬BMG500物聯網網關，是基于linux系統開發的一款工業級無線網關，集數據智能采集、多種協議轉換、全網通無線通信、本地存儲等功能于一體。在監測設備與云平臺之間搭建通用的、智能的物聯網通道。協助客戶實現PLC、各種采集器、傳感器等各種設備智能采集，協議轉換、無線通信等。

BMG500無線網關廣泛應用于電力、交通、環保等行業，實現數據遠程采集、無線傳輸、物聯網/互聯網接入、無線上網、數據遠程監測、設備遠程管理控制、圖像視頻遠程采集傳輸?shù)裙δ堋?/p>

本文以佰馬工業級無線網關BMG500-A為例，重點介紹無線網關的三種存儲器的特點。

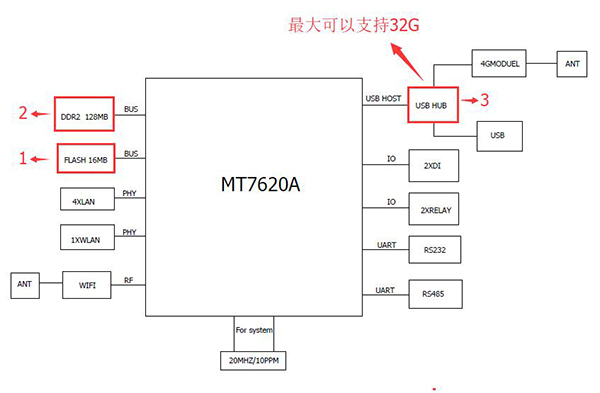

佰馬BMG500無線網關硬件框架圖（圖1）顯示，網關存儲主要有三種：Flash、DDR(內存) 、USB三種。

其中FLASH 標配16M，可擴展至32M；SDRAM標配128M，可擴展至256M；USB(外置存儲卡)最大可以支持32G。

具體用途上，DDR主要用來運行路由器CPU的指令等；FLASH相當與手機的存儲卡，可以用 來存儲數據的；USB相當于硬盤，可以將數據永久保存。

1.內存（sdram或ddr）在嵌入式系統中可以用做文件系統的存儲介質，在掉電的情況下，不能保持原有數據不變，所以基于內存的文件系統只能是臨時的文件系統，可以用來保存臨時的文件，不能用來保存需要永久記錄的文件，好處是只存在內存之中動態變化，重起系統不會產生垃圾，而且SDRAM中的文件操作要比其它介質中的文件操作要快。內存目前常用的有兩種SDRAM和DDR。SDRAM使用SDRAM需要CPU提供SDRAM接口控制器，使用DDR需要CPU提供DDR接口控制器，兩者最大的不同是DDR比SDRAM至少快1倍，這就意味著讀取一個文件如果使用SDRAM需要2秒鐘，使用DDR就可能只需要少于1 秒鐘。

2.FLASH是嵌入式系統最常用的文件系統存儲介質，有兩種類型NOR和NAND，NOR FLASH可以直接進行讀操作，但寫操作是按塊而不是按字節來進行，不能直接寫，需要通過命令來做控制；NAND FLASH即不能直接進行讀操作，也不可以直接進行寫，讀寫都是按塊來進行，都需要通過命令來做控制。比較而言NOR比NAND讀速度要快些，NAND比NOR的單位密度要高，就是單片IC NAND-FLASH 可以有4GB(Byte) 的存儲空間，NOR-FLASH 最多也只有1Gb(bit)。NAND FLASH 通常有壞塊，所以文件系統的設計相對復雜(需要對壞塊進行處理)。當然最后體驗（點）也不一樣。需要指出的是FLASH 掉電可以保持文件不丟失。

3.USB擴展口，相當于外置一個硬盤，可以將數據永久的存儲在USB中，佰馬BMG500無線網關最大可以支持32G 的容量。

三、工業級無線網關的數據斷點續傳問題

1.續傳有兩種：包括斷電續傳和斷網續傳兩種。斷電續傳是指斷電后，佰馬BMG500無線網關重新開機后，數據重新上傳；斷網續傳是指網絡掉線，網絡重新恢復后，數據重新上傳。

2.無論是串口傳輸還是網口傳輸，所有的數據都是緩存在FLASH里面，而不會存儲在內存，否則一斷電就數據全部丟失，但是FLASH的數據還是會有所保存。這樣在重新接電或者重新連接網絡的時候，數據就會重新從FLASH里面往服務器發送。而對于斷網，只要網絡恢復后，只要數據在FLASH存儲器中，所有數據都會重新發送。
