如何應用VPN工業4G路由器實現三層組網？
- 時間 :2020-05-11
- 作者 :佰馬科技
- 瀏覽數 :5674
在大型停車場項目中，會涉及接入甲方內網的需求。甲方內網屬于三層網絡，根據客戶提出的組網需求，佰馬科技以BMR400系列VPN工業4G路由器為例，做出以下測試實驗，最終實現1號路由器LAN口網段和0號路由器LAN口網段、1號路由器LAN口網段和三層內網、0號路由器網段和三層內網之間互通，滿足大型停車場現場復雜組網需求。

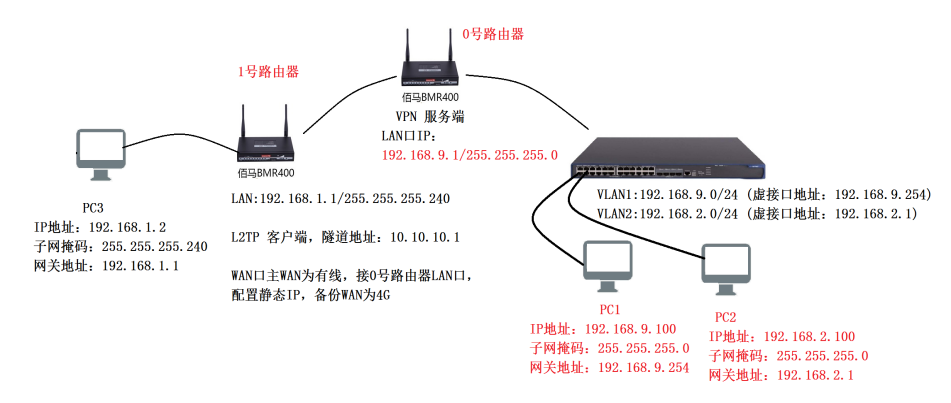

一、組網拓?fù)鋱D：
備注：拓?fù)鋱D中PC可以是其它網絡設備，例如ETC設備、0號路由器和1號路由器使用佰馬BMR400系列工業級無線路由器，三層交換機使用的是H3C S5500。
二、實現效果：
PC1、PC2可以和PC3兩邊網絡可以互相訪問，PC3代表ETC所在網絡，PC1、PC2代表甲方內網三層網絡。
三、配置過程如下：

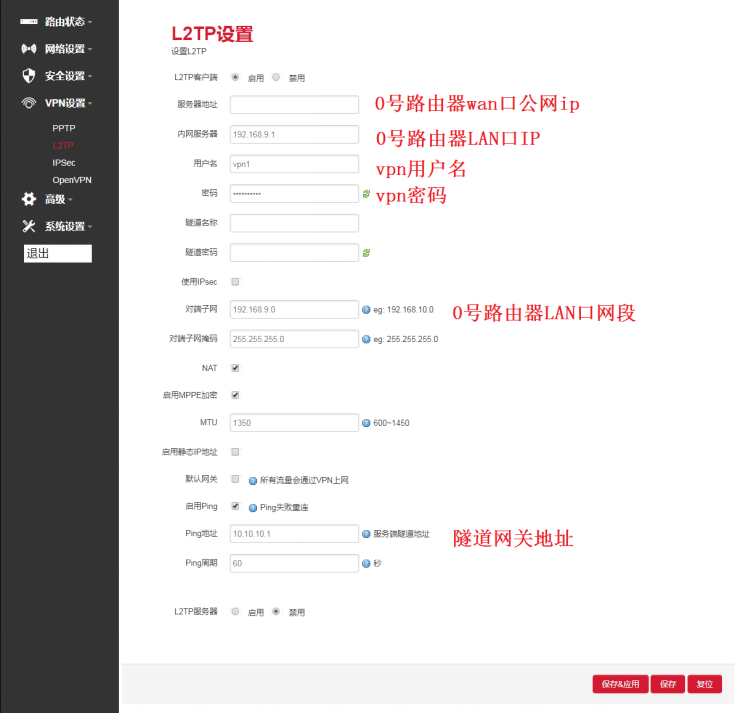

1號路由器vpn客戶端配置如下：

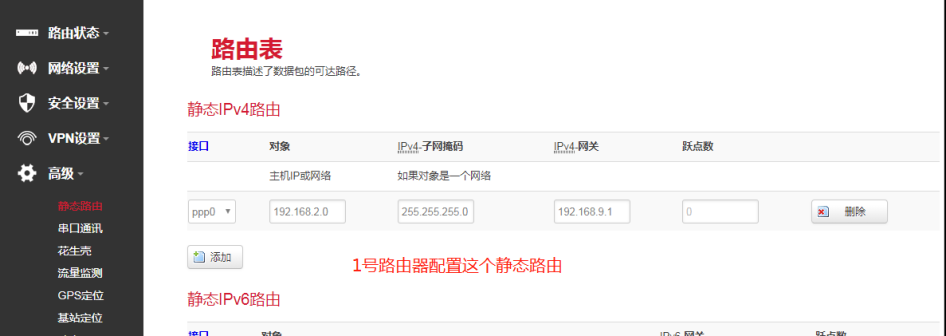

1號路由器配置如下靜態路由：

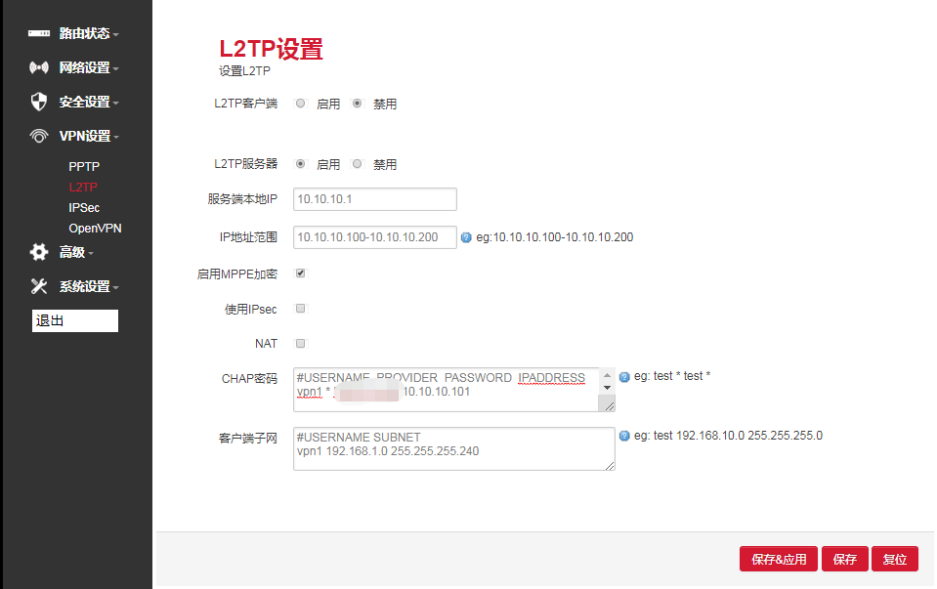

0號路由器vpn服務端設置如下：

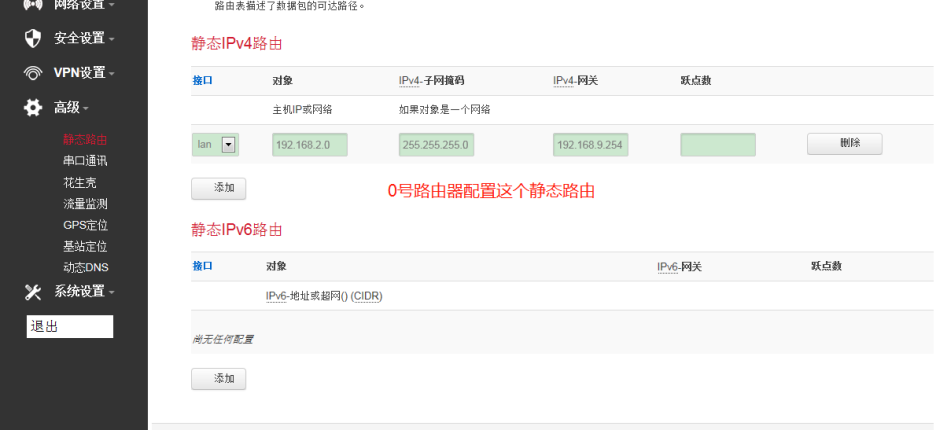

0號路由器配置如下靜態路由：

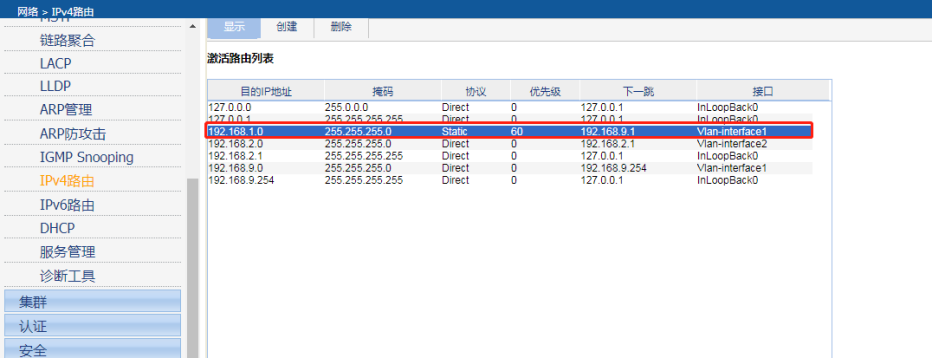

三層交換機配置如下靜態路由：

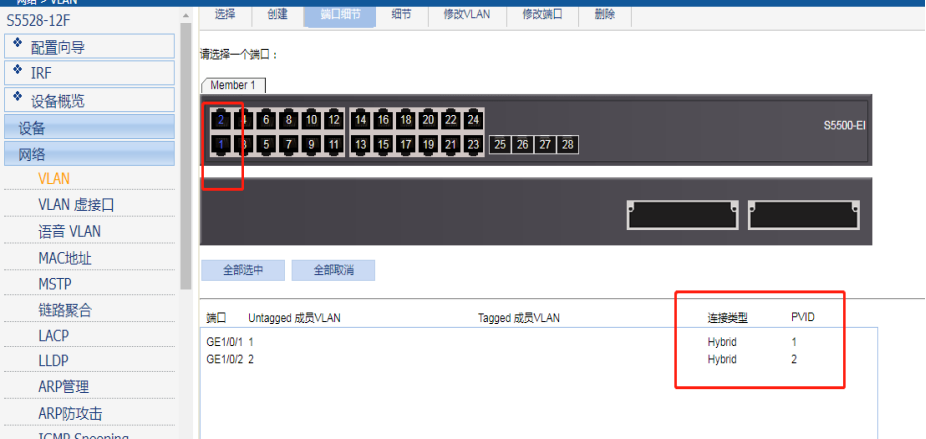

三層交換機vlan劃分如下：

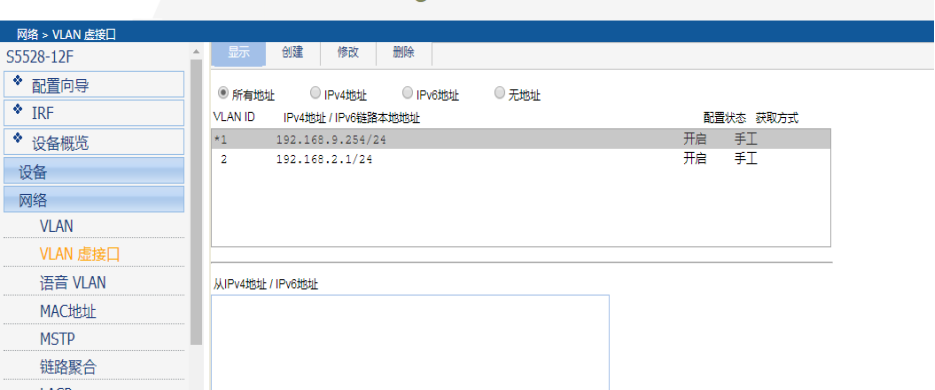

三層交換機vlan虛接口設置如下：
