BMD100無人值守DTU與組態軟件連接時,一般分為兩種情況：帶驅動的連接（如力控、組態王等），不帶驅動的連接（wincc等）。

一、帶驅動的連接（以力控為例）

配置過程分為三部分：DTU參數配置、下位機參數配置和力控中心軟件配置。

1.1 DTU配置

首先通過串口線將DTU與計算機串口連接，打開“配置工具”

配置“中心服務器參數”如圖所示

設置中心端服務器域名地址或固定IP地址

注：端口號需與組態王軟件中的端口號相對應

        選擇傳輸模式為FTCP模式，并填寫模塊電話號碼（此ID號與組態軟件中DTU設備SIM卡號碼需要完全一致） 配置完成后點擊“保存配置”按鈕，保存參數完成整個配置過程。

配置“DTU工作參數”

說明：設置DTU串口參數和下位機PLC的串口參數需要保持一致。

2、力控端設置：

 I/O設備驅動配置

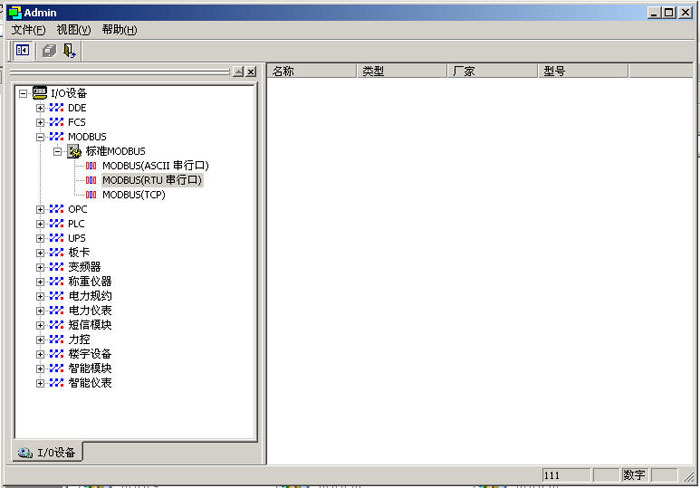

新建一個工程，在導航器中雙擊“I/O設備驅動”，彈出窗口，根據設備類型和型號選擇相應的設備，如圖所示：

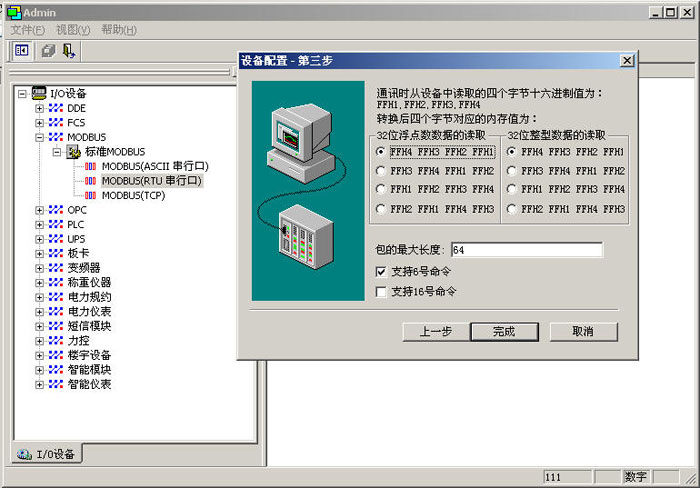

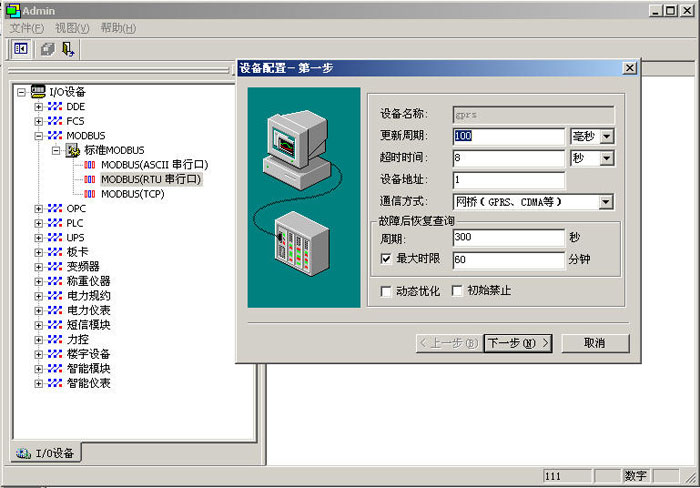

以標準MODBUS（RTU）設備為例：雙擊MODBUS（RTU串行口），彈出對話框，如圖所示：

        填寫設備名稱，更新周期，超時時間，設備地址等參數（注意設備地址一定要跟模塊的地址相對應）。通信方式選擇“網橋（GPRS、CDMA等）。點擊下一步，如圖所示：

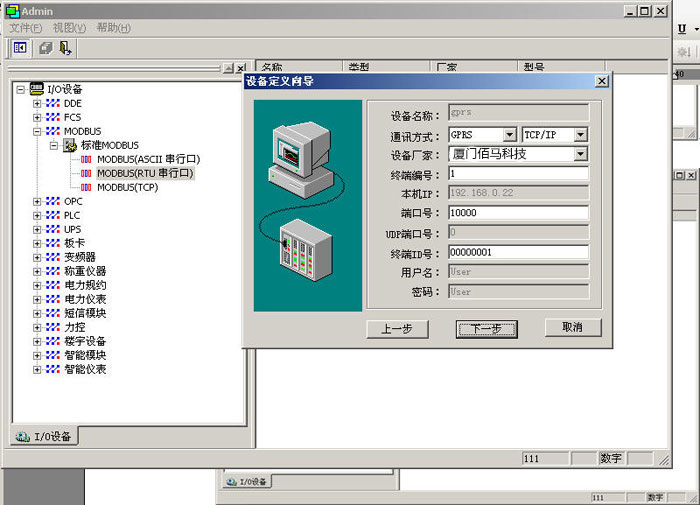

        設備廠家選擇“廈門佰馬”，填寫終端編號（終端編號是每個DTU的標識， 可以從1開始填寫）。填寫端口號，填寫終端ID號（終端ID為DTU的ID號，與DTU的設置一致）。點擊下一步，如圖所示：

最后點擊完成，I/O設備到此配置完畢。

數據庫組態：

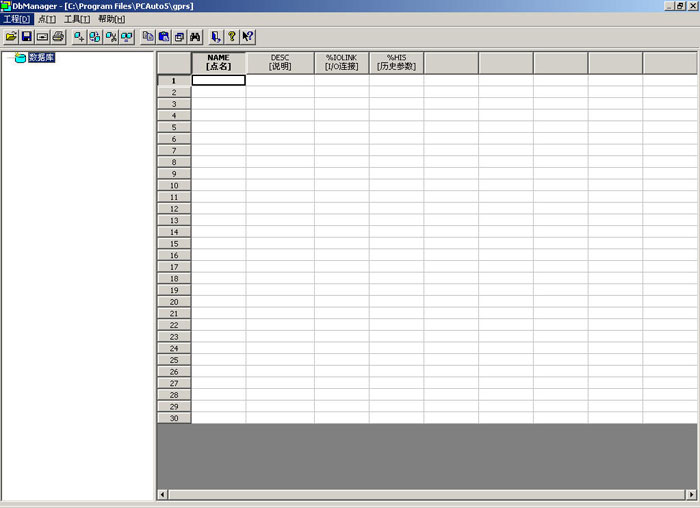

在導航器雙擊“數據庫組態”，彈出窗口如下所示：

右鍵點擊“數據庫”選擇“新建”，如圖所示：

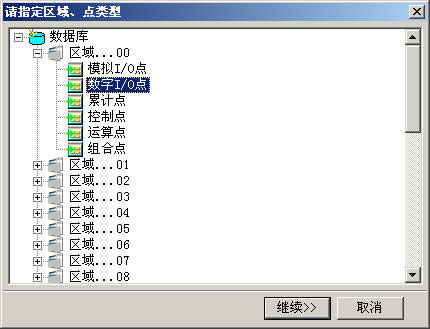

選擇一種點類型，這里我們以數字I/O點為例，點擊繼續，如圖所示：

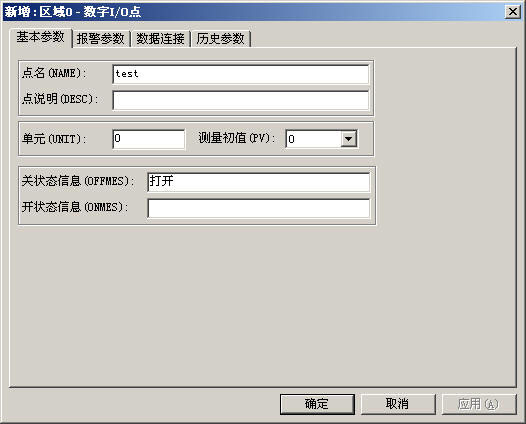

填寫“點名”，可以任意取，然后點擊“數據連接”項，如圖所示：

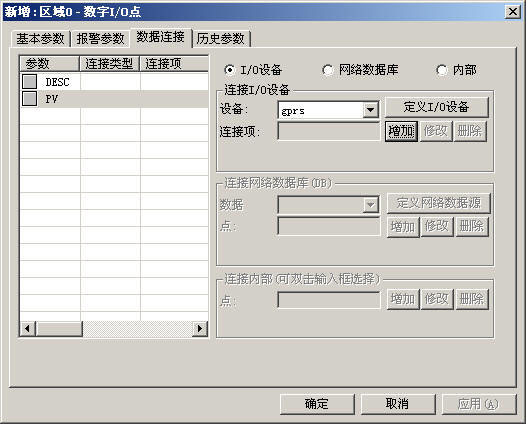

選擇剛剛建好的設備“gprs”，點擊“增加”，如圖所示：

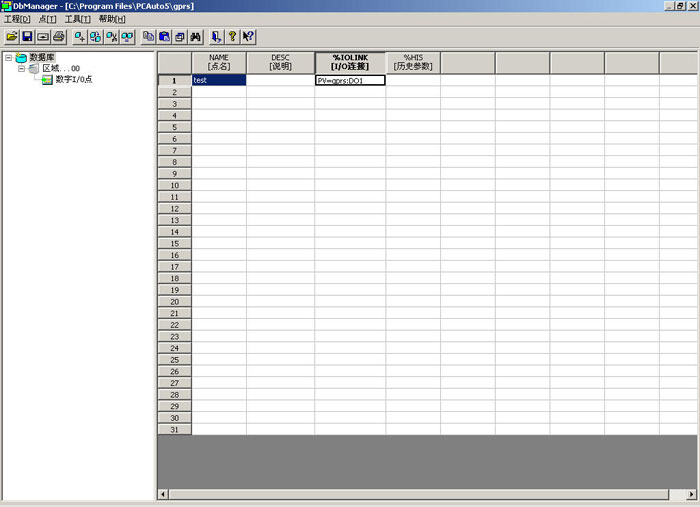

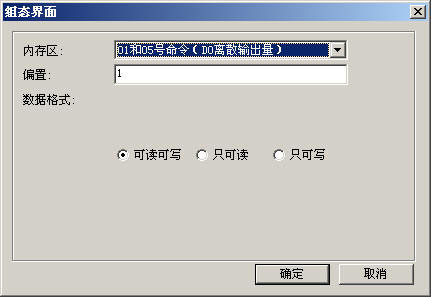

選擇“命令號”填寫“偏置地址”。最后點擊“確定”，如圖所示：

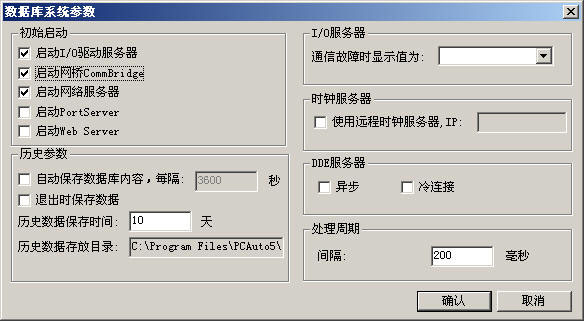

點擊菜單欄“工程”，選擇“數據庫參數”，選中“啟動網橋COMMBRIDGE”，如圖所示：

點擊確定。最后保存好數據庫，然后退出。

把工程運行起來，如果配置正確，力控就能找到DTU，并和設備進行通訊了。

二、不帶驅動的連接

        不帶驅動的連接，通常使用組態軟件的串口通信功能，在服務器上使用TCP轉串口工具，對接前端DTU設備，并將DTU上報的數據轉發到串口，配置方式如說明如下：

a) DTU配置

配置工具配置

配置工具方式為最直接方便的配置參數方式，配置步驟如下。

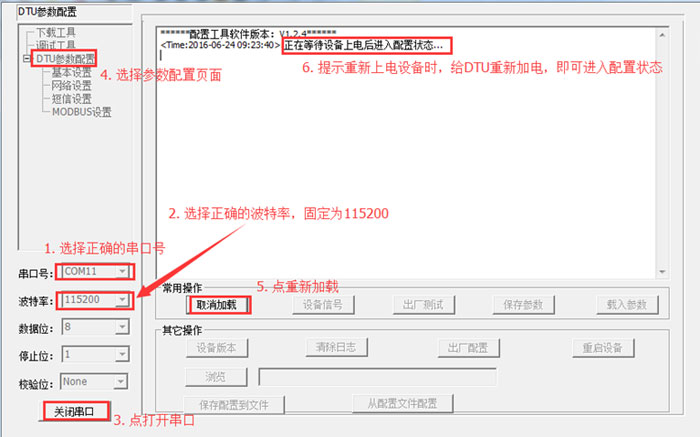

i. 打開配置工具，按下圖所示步驟操作。

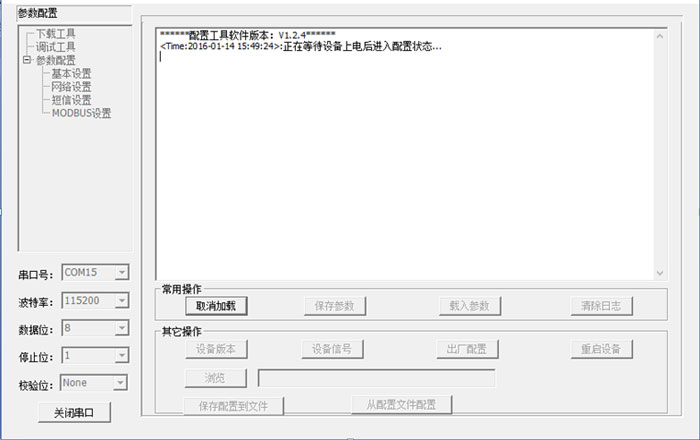

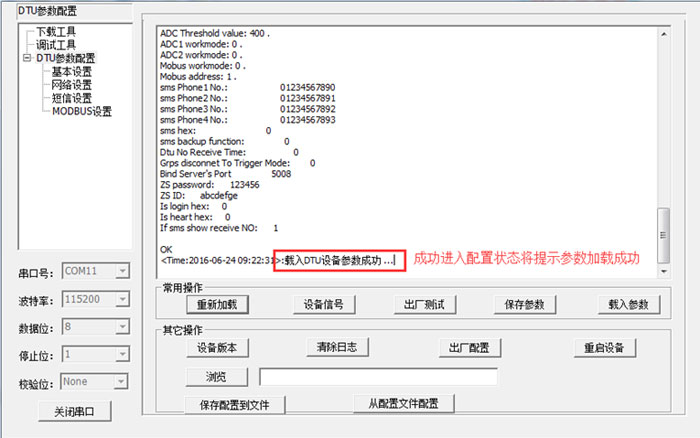

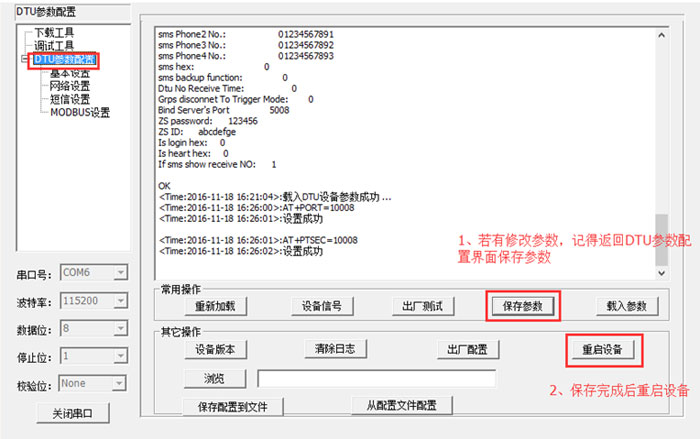

ii. 進入配置狀態

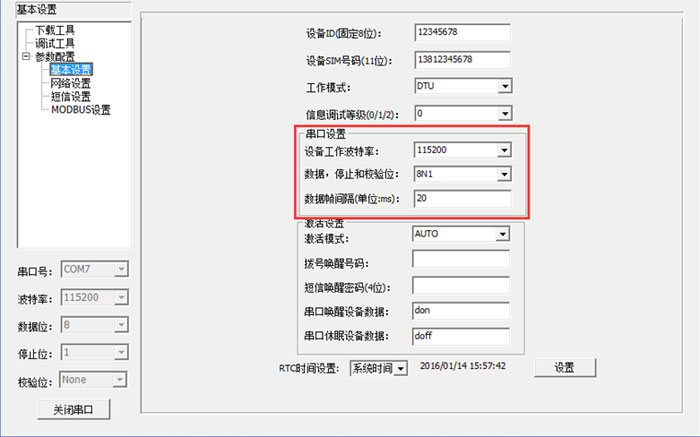

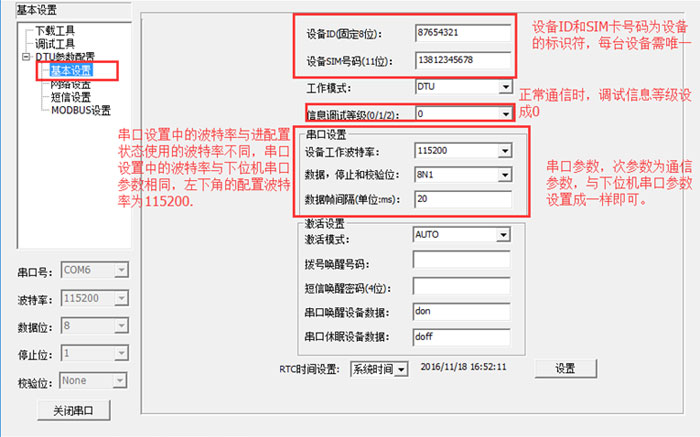

iii. 配置串口參數

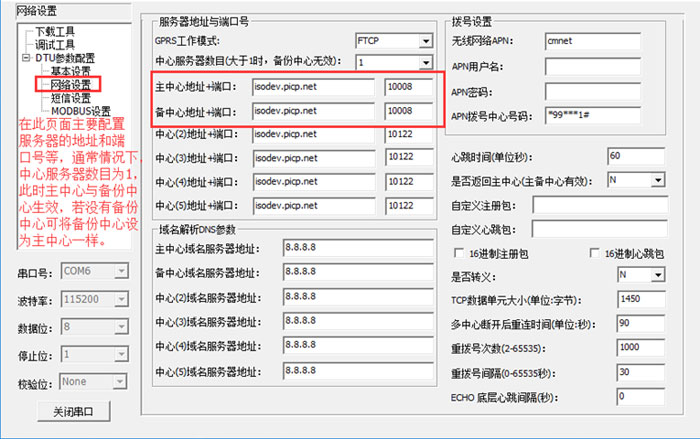

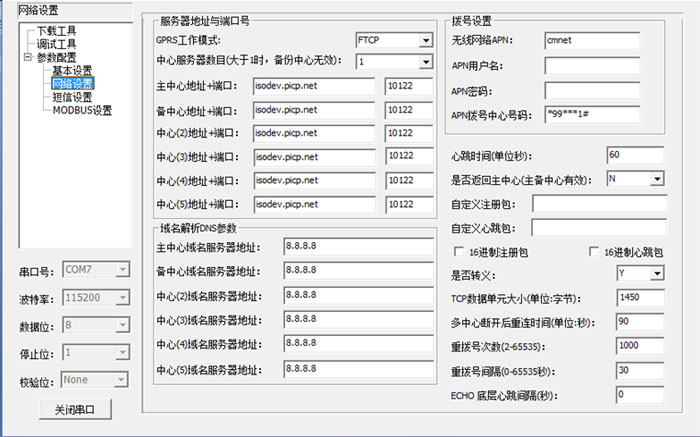

iv. 配置中心服務器參數

以上這些為必須配置的參數，其他參數視實際需求配置，或保持不變。

b) TCP2COM配置

i. 打開TCP2COM軟件

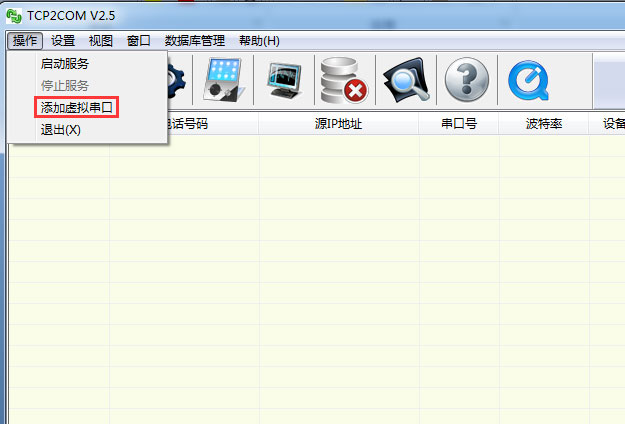

ii. 添加虛擬串口

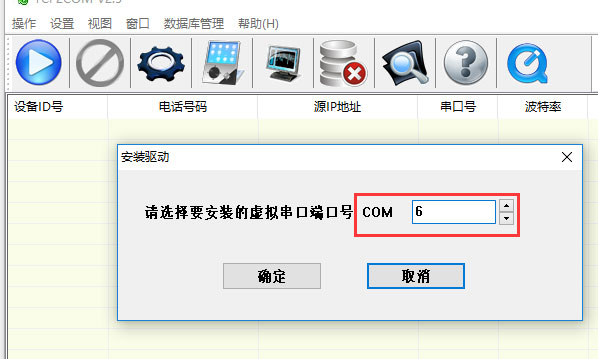

iii. 選擇需要添加的串口號

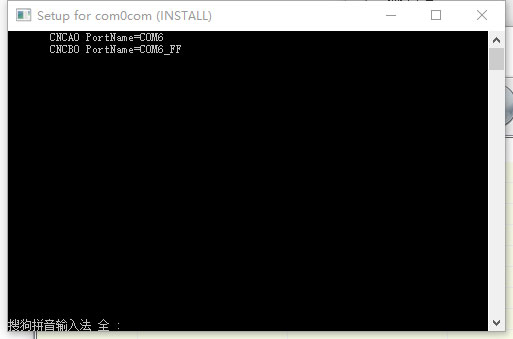

iv. 安裝驅動

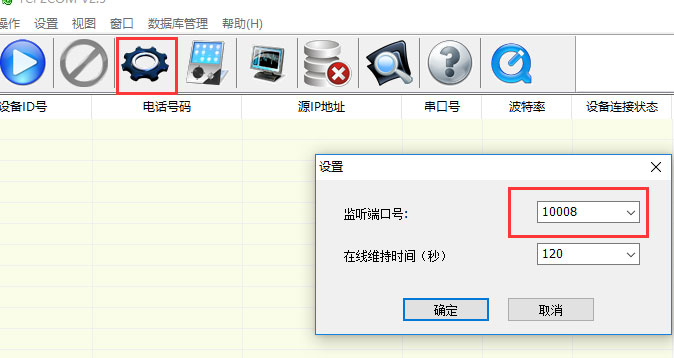

v. 設置監聽端口

        監聽端口即下位機（DTU或路由器）中設置的服務端口，或所映射的相應端口。

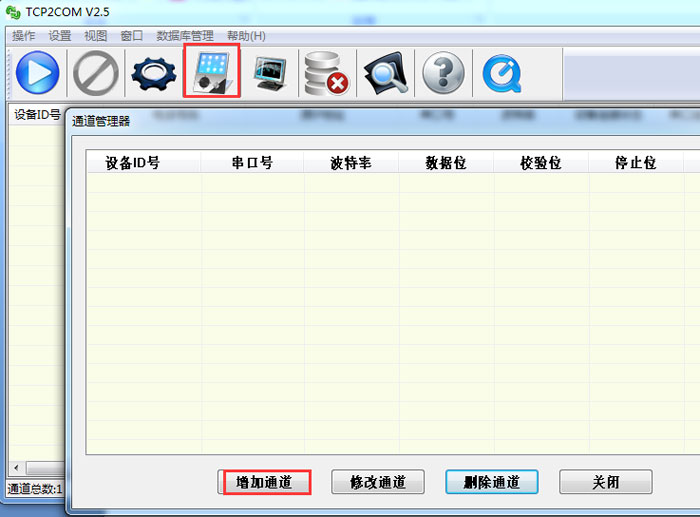

vi. 添加通道

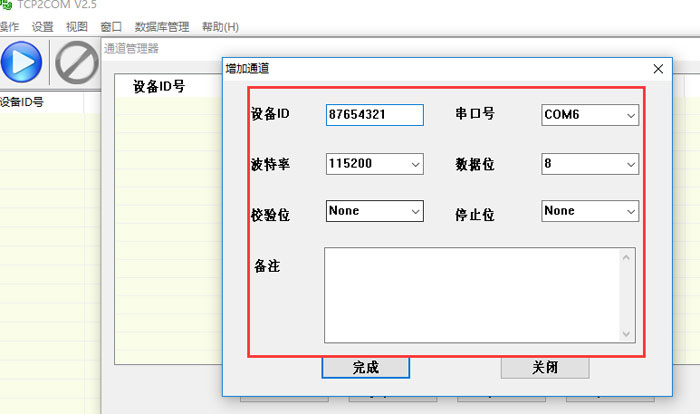

vii. 設置通道信息

        此步驟中設置的設備ID號即下位機（DTU或路由器）的ID號，串口參數與數據接收軟件的串口參數相同。

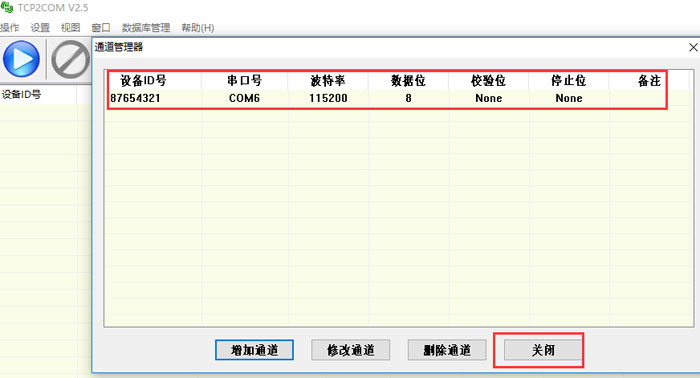

viii. 設置通道成功，并點關閉。

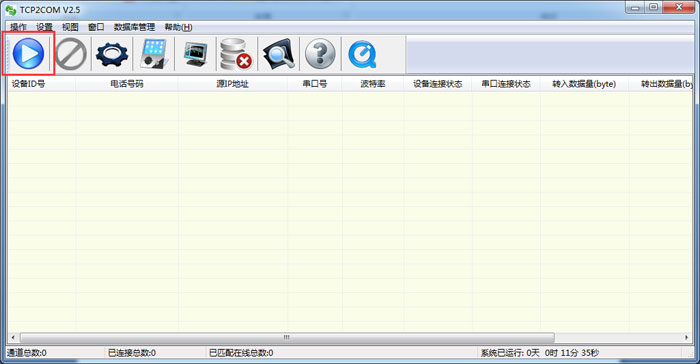

ix. 啟動服務

        點擊啟動服務后，在串口狀態將顯示為已連接，等待設備上線，設備上線后在設備連接狀態中也將顯示連接成功。

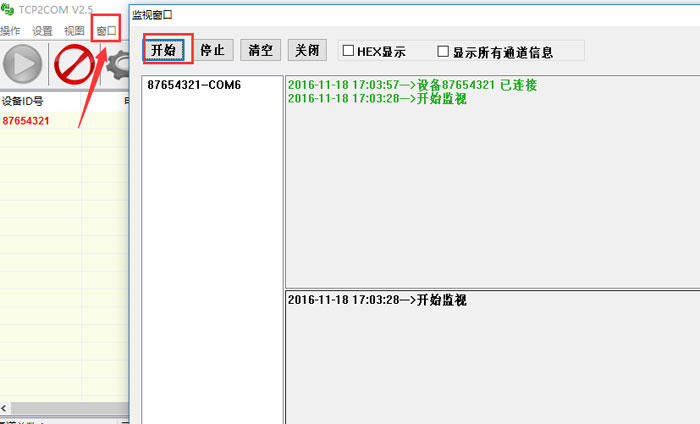

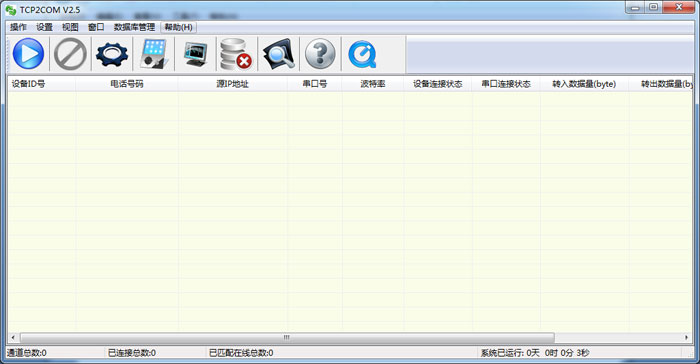

x. 數據監視窗口

        設備連接成功后，可在視圖中點擊“監視窗口”來啟動數據監聽，選擇相應的通道，并點擊“開始”可查看收發的數據。

c) 組態軟件設置

        TCP2COM的功能即虛擬一個串口對，接收DTU上傳的數據，并將數據轉發到已設置的虛擬串口中。所以，組態軟件只需要將通信方式設置成串口通信，選擇正確的串口號，并且將波特率等串口參數設置成與TCP2COM軟件上設置的串口參數相同，即可實現TCP2COM軟件與組態軟件的相互通信。

例如：OPC軟件、組態王、力控、AB等，以下以O(shè)PC軟件(KepServer)的設置為例。

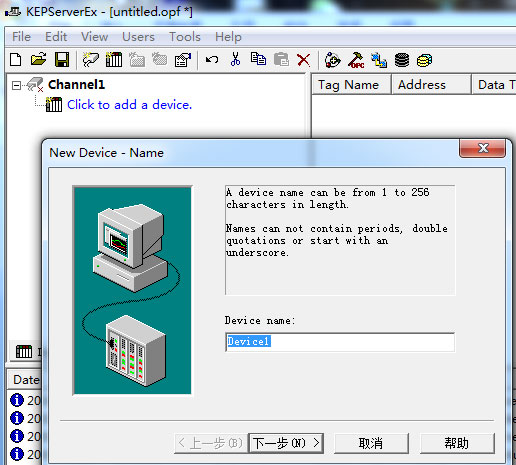

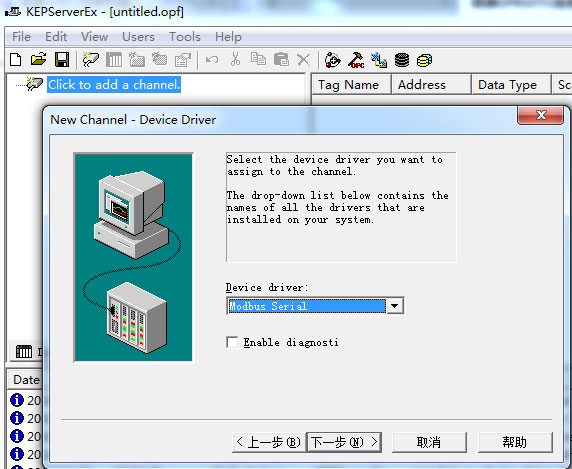

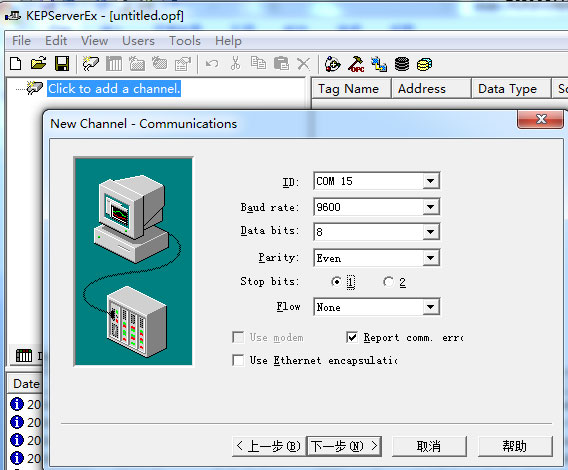

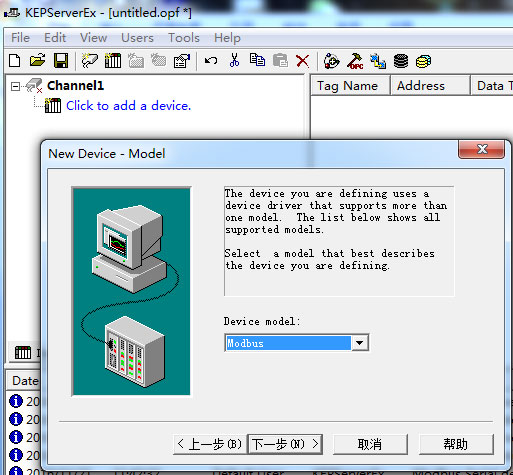

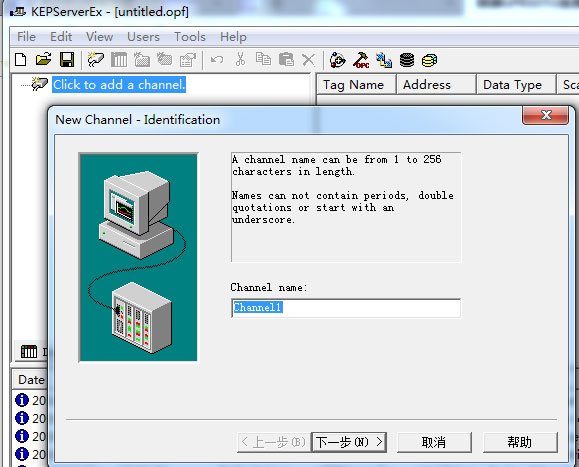

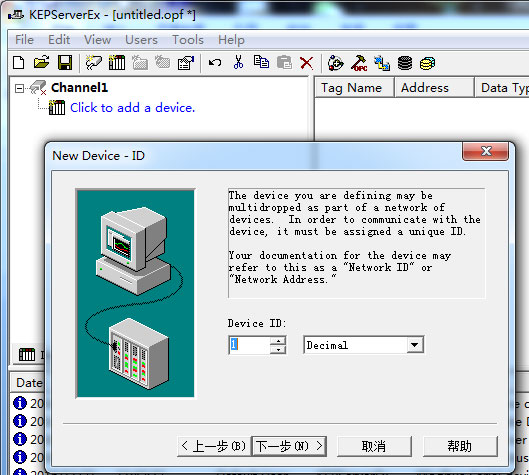

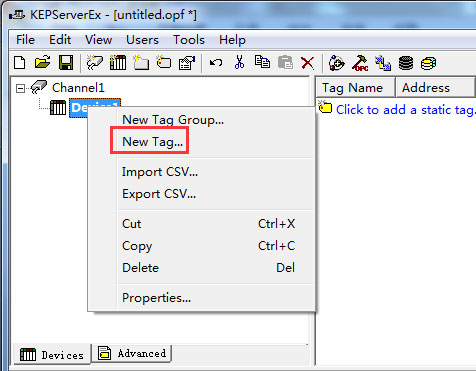

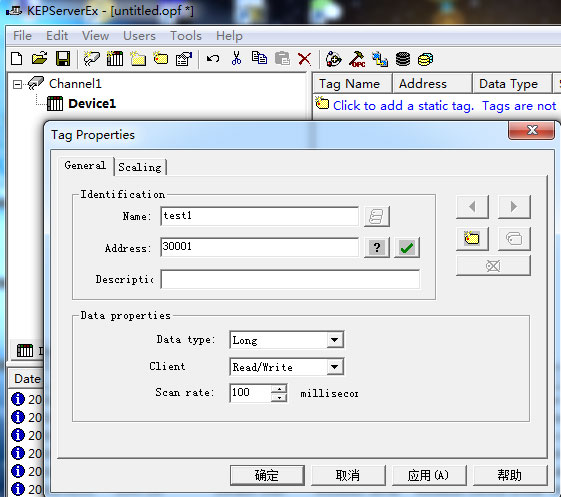

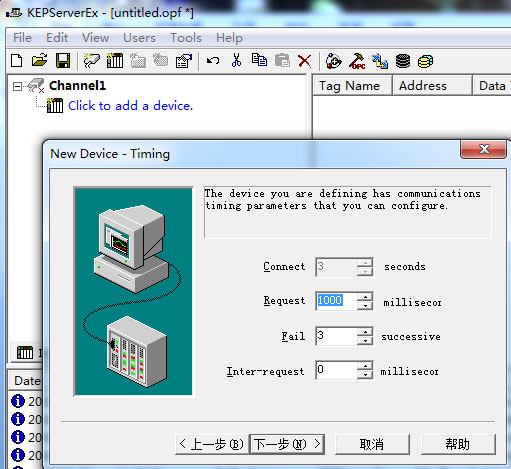

i. 新建通道
