近年來，隨著電網的高速發展，對供電可靠性的要求越來越高。為提升供電可靠性，須對現有的配電網進行檢修與改造。電網改造是一個龐大的工程，有著相當大的工作量，需要的工期也非常長，不可避免地會出現電網線路停電。如何在不影響供電可靠性的前提下進行電網的改造，是目前供電可靠性管控工作的關鍵。佰馬科技配合客戶研發的基于4G無線路由器的配電網交流電無線監測系統，實時監測配電網交流電工作狀態，助力客戶提升配電網檢修改造效率。

一、配電網交流電無線監測目的

某市配電網監測項目，監測交流兩路運行狀況，當交流1路或交流2路，其中一路掉電或兩路同時掉電故障時，分別發送兩種故障信息信號。一種為真實信息：反映兩路交流當前運行狀況，當前哪路在供電，真實信息能發送至值班維護人員手機；一種為虛擬信息：任何時候都發送一個虛擬長期有電的狀態信息，虛擬信息通過后臺通信上傳至省局通信站。

二、配電網交流電無線監測方案

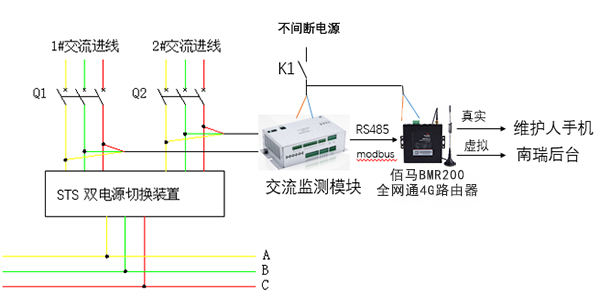

從柜內引一路不間斷電源，經過控制開關給交流監測模塊與佰馬科技4G無線路由器供電。交流監測模塊對兩路交流輸入進行電壓采集，交流采集狀態通過485 modbus協議與4G無線路由器裝置進行通訊。4G無線路由器裝置采集交流狀態信息后進行識別，發送兩路不同信號：一路為當交流輸入發生任何故障時通過短信發送到指定運維人員手機。另外一路為4G無線路由器裝置與后臺連接，發送一個長期交流狀態正常的虛擬信息。原理圖如下：

三、配電網交流電無線監測系統組成

配電網交流電無線監測系統由交流監控模塊、佰馬4G無線路由器、云平臺組成。

1、交流監控模塊

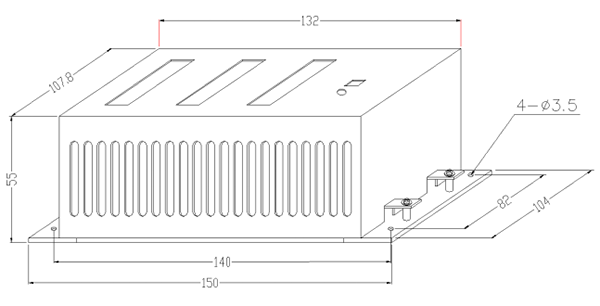

交流監控模塊是針對交流系統開發的一款檢測模塊，交流監控單元采用八位單片機，負責測量兩路三相的交流相電壓，通過A/D轉換芯片將模擬量轉換成CPU可以識別的數字信號，再經過CPU的運算，可測量出每相交流模擬量的實際值。交流監控單元通過RS485通信總線與系統的監控模塊進行通信。

其完成的主要功能如下：

● 測量兩路三相交流電壓

● 根據交流電壓的狀態自動切換兩路交流接觸器

● 測量一相交流工作電流

● 測量兩路接觸器的工作狀態、防雷狀態、五路交流空開狀態

● 通過RS485通信總線與系統監控模塊完成數據交換

● 可設兩個通訊地址，并有自定義INP協議及標準MODBUS-RTU協議可選

本項目只用到測量兩路三相交流電壓一項功能。

2、4G無線數傳路由器

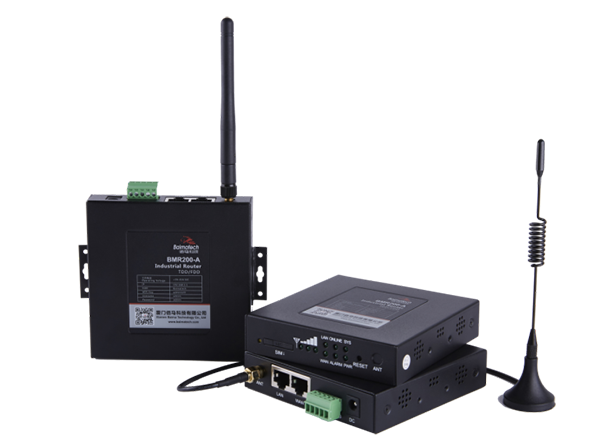

佰馬科技BMR200系列電力級無線終端， 歐盟CE認證，支持MQTT協議，具有惡劣環境適用專利，VPN專利，是無人值守專用4G無線路由器。以全網通／4G/網絡為承載網，為用戶提供無線網絡組網，實現遠程設備與控制中心系統之間的無線數據通信，輕松實現對現場設備的遠程數據采集和控制。具有組網靈活迅速、建設周期短、成本低等優勢，被廣泛應用在配電自動化、環保監測、交通運輸、水利測控、金融自助、熱力管網監測、油田遠程監測等行業。

四、配電網交流電無線監測項目現場狀況

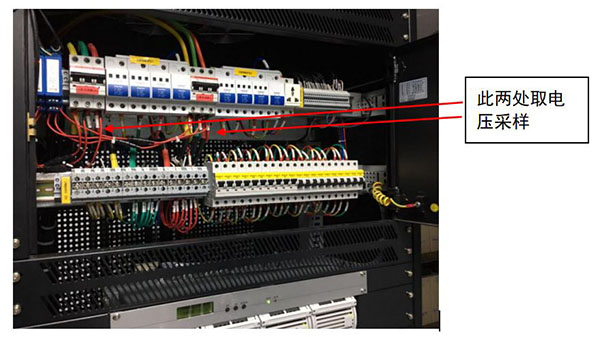

本項目交流電源柜位于某市局交流配電房，后臺服務器位于某市局通信網絡機房，兩臺機柜相距約30米。交流電源柜由兩路3極ABB微型斷路器輸入，經過STS切換模塊至三相母線供電。柜體正面布局如下：

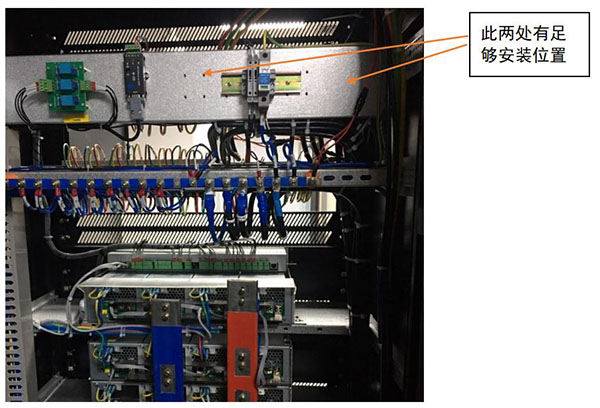

背面布局如下：

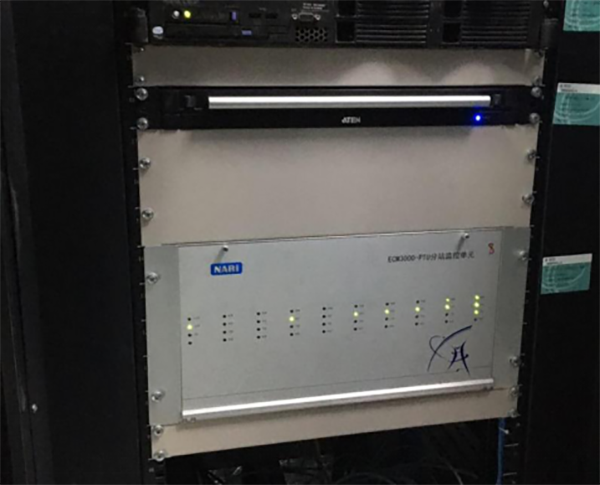

后臺服務器網絡機柜，南瑞ECM3000-PTU前視圖如下：

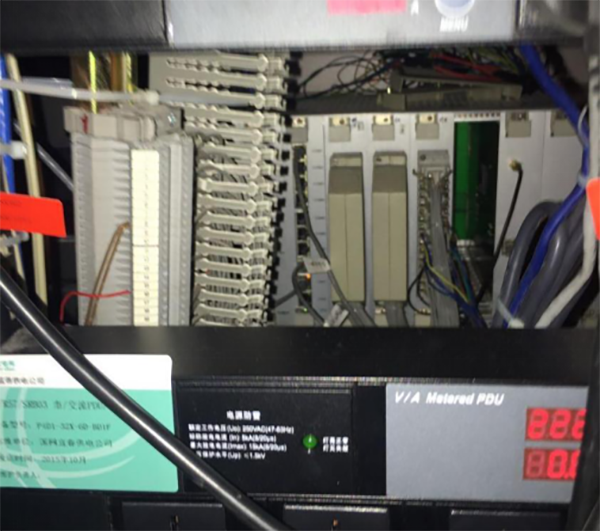

后臺服務器網絡機柜，南瑞ECM3000-PTU后視圖如下：

五、配電網交流電無線監測項目實施步驟

1、模塊安裝

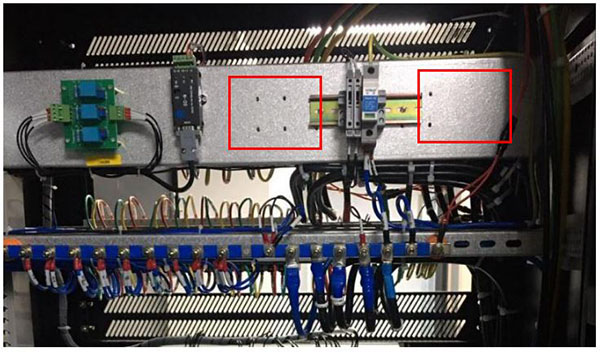

先把控制開關、交流監測模塊與佰馬4G無線路由器模塊固定在交流電源柜柜后安裝板上，接好開關至模塊，監測模塊與4G無線路由器模塊之間的連線。

2、交流電壓取樣接線

本項目方案因取樣兩路交流電壓信號，安裝時需斷電相關回路，但對供電不受影響。如安裝交流1路時，接線前先關斷交流1回路，交流2回路正常供電。接好交流1回路后，合上交流1回路，斷開交流2回路接線，接線完成后合上交流2。

3、交流監控模塊與4G無線路由器供電回路

因雙路交流斷電時監控與佰馬4G無線路由器需要把相關信息發至后臺以及以短信的方式發至運維人員，所以交流交流監測模塊與無線路由器設備需要采用不間斷電源供電，供電可以220VAC交流供電或220DC直流供電，接至控制開關至交流監測模塊與4G無線路由器設備的電源輸入口。

4、佰馬4G無線路由器至后臺通訊

此步驟需要甲方給出通訊線至四樓通信機房的線槽，依線槽布置通信線路至后臺服務器機柜上。按照要求提供相符的通訊協議，現場通訊調試需要甲方或甲方邀請相關后臺服務商接入通訊。

5、佰馬科技4G無線路由器短信信息

佰馬科技根據甲方要求定制短信功能，直至相關調試、測試滿足甲方需求。
