在同網段下，如何實現PLC聯網，實現對PLC進行遠程調試？PLC如何遠程升級？PLC遠程上下載？PLC遠程如何配置？PLC遠程監控如何實現？佰馬全系列網關均可使用EOIP兩層組網，本文以佰馬BMG5100--5G工業網關為例，介紹同網段組網方式下基于EOIP的PLC遠程升級配置方法。

隨著物聯網技術的發展，信息技術的普及，越來越多的PLC、HMI等自控產品廠商或集成商迫切需要遠程監控、調試和維護現場設備。從經濟方面，遠程管控可以減少人力出差成本，解放了工程師在路途上的時間；從技術方面，遠程管控實現設備聯網功能，實現工業物聯網保障。

一、同網段下PLC遠程升級典型應用場景

有多個現場接網口PLC，控制室需要實現遠程控制PLC和遠程升級PLC。部分PLC只能在局域網中實現訪問，無法跨三層網絡訪問，這個時候需要現場的PLC和控制室的主機在同一個網段，例如PLC ip是192.168.1.101，控制室電腦ip是192.168.1.100,這樣才能掃描到PLC。

二、PLC遠程升級實現方式

佰馬科技是一家主營工業級物聯網通信產品及解決方案的廠家。目前產品線主要包括：邊緣計算網關、加密通信網關、工業物聯網網關、安全管理網關、智慧燈桿網關、工業級無線路由器等。

佰馬科技工業物聯網網關、5G/4G無線路由器均可使用EOIP兩層組網，利用EOIP的兩層隧道傳輸功能，打通網絡。

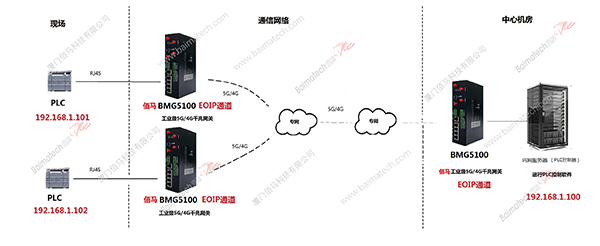

三、同網段PLC聯網拓?fù)鋱D

四、PLC組網效果

中心機房的PC配置192.168.1.100 ip后可以直接和遠程的兩臺（可以支持更多臺）PLC直接通信，像接在同一臺交換機上一樣。

實現環境：支持EOIP的網關，專網卡（固定公網IP），如果無專網卡可以在vpn的基礎上配置EOIP通道。

五、工業無線網關配置：

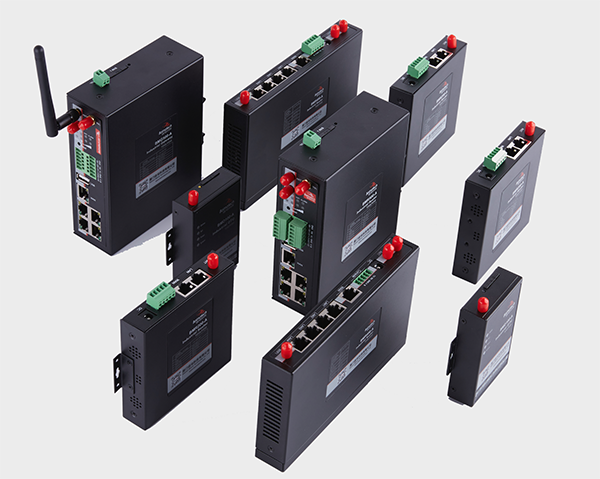

佰馬BMG5100--5G工業網關，導軌式安裝，支持MQTT 、JSON、 HTTP等北向協議，支持OPC、Modbus、TCP、UDP、部份品牌PLC等南向協議，廣泛接入、智慧匹配、強大運算、5G/4G無線通信，是產業物聯網的網關盒子。

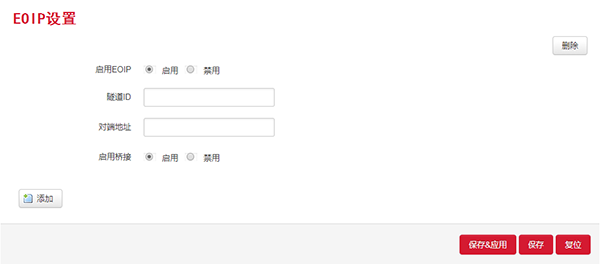

用PC登錄佰馬BMG5100工業級5G/4G網關配置界面，進入EOIP配置項，啟用EOIP功能。

隧道ID：中心端和客戶端設置一致。

對端地址：填對端WAN口IP。

啟用橋接：?jiǎn)⒂煤缶涂梢詫?shí)現兩層互通。

五、備注：

1.現場設備可以是任意IP設備，網段也可以任意，只需要和中心機房的IP在同一個網段，就可以實現兩層互聯。

2.EoIP（Ethernet over IP）隧道是一個建立在兩個路由器的 IP 傳輸層之間的以太網隧道協議。

3.可以實現多通道，另外現場端設備也可以實現互相訪問。
