1、油田抽油抽遠程監測方案背景

        在石油開采行業中，抽油機井的管理是油田管理中最關鍵的環節。油田油井分布分散、地區偏遠、交通不便、自然環境惡劣，傳統人工巡查方式速度慢、錯誤多、周期長、不能進行實時監測,抽油機運行管理效率低。

        傳統判斷抽油機工作狀態主要靠工人的經驗，對油井的安全隱患及生產事故發現不及時,無法滿足現代石油企業信息化、智能化管理要求。隨著采油規模的擴大,需要的巡查人員越來越多,以致采油成本越來越高,影響石油企業的發展。因此,對抽油機的運行狀態的實時監測已成為油田現場維護的一個亟待解決的問題。

2、佰馬抽油機遠程監測運維解決方案

        抽油機遠程監測運維系統采用集散式結構，通過高精度傳感器監測抽油機的載荷、電機三相電流、電壓、沖程、沖次、示功圖、電流圖等參數，所有現場運行參數通過佰馬BMD100工業級無人值守專用DTU上傳至遠程管理中心。管理中心依據監控站后臺設定的超限值，自動判斷抽油機工作是否正常、并且給出報警信息，通知相關人員采取措施。

        系統主要由下以部份組成：

        平臺：主要由服務器、系統平臺、數據庫等組成，負責數據分析和處理。

        傳輸終端：主要使用佰馬DTU設備，負責無線數據傳輸，將抽油機的數據傳輸?shù)狡脚_(tái)。

        傳感器：主要由電流電壓傳感器等各種傳感器組成，負責監測抽油機的實時數據。

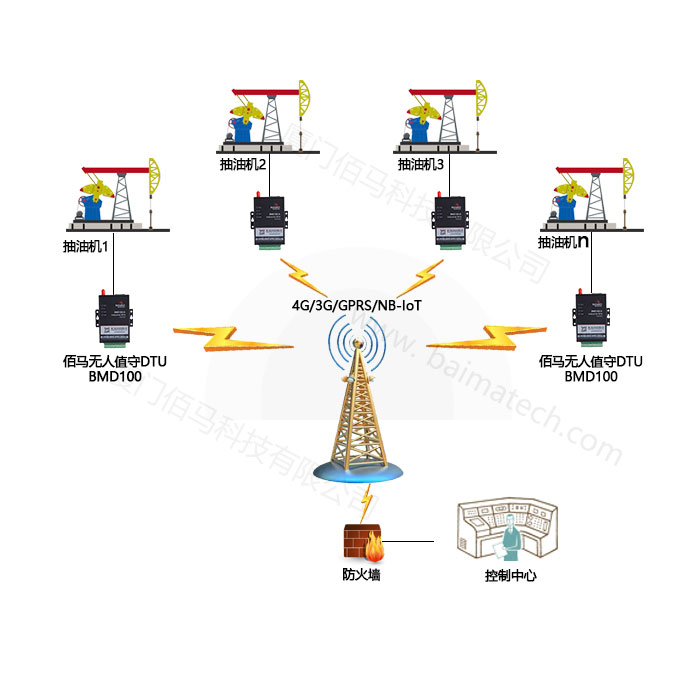

3、佰馬抽油機遠程監測組網圖

4、佰馬抽油機遠程監測方案特點

• 實時監測：DTU通過RS485線、IO口等接口與各種傳感器對接，實現對抽油機的全天候?qū)崟r(shí)數據監測，實時采集抽油機的各種實時運行參數。

• 無線數據傳輸：DTU使用無線數據撥號上網，并與服務器建立連接，實時將抽油機的運行參數發送到平臺。實現遠程無線數據傳輸，節省人力物力。

• 故障自動告警：DTU可實時采集抽油機的故障信息，并實時上報平臺，平臺可對數據進行處理分析，實現實時告警的目的，同時還可對故障進行預判，減少損失。

• 云平臺集中管理：通過佰馬的設備云管理平臺，實現對所有終端產品的集中、統一的監控管理和遠程運維。

5、佰馬抽油機遠程運維解決方案所使用產品

• 通信終端：BMD100工業級無線DTU

        以全網通/4G/3G/2.5等運營商網絡為承載網，為用戶提供穩定可靠的無線通信組網與透明數據傳輸。無須布線，上電即實現控制中心對遠程設備的監測與管理。具有組網迅速、擴容靈活、建設周期短、成本低等優勢。

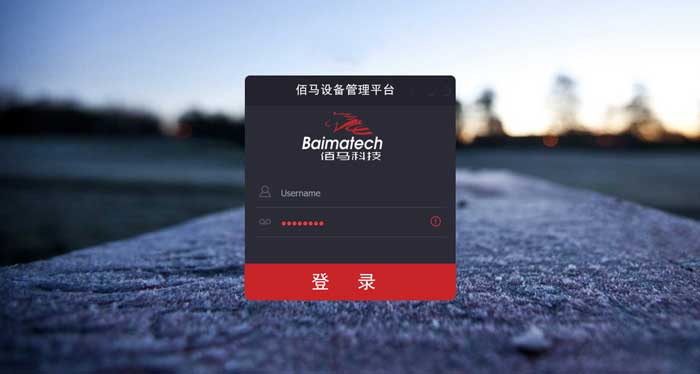

• 軟件平臺：佰馬設備管理平臺

        對分散異地的設備進行統一業務視圖、統一監測、統一管理、統一調度，為您創 造新的商業價值。實現設備監測網絡化、智能化、遠程化、實時化、可視化，實現設備制造商/使用單位/維護監管單位間的協同與協助，極大降低維護成本、提升管理效率。

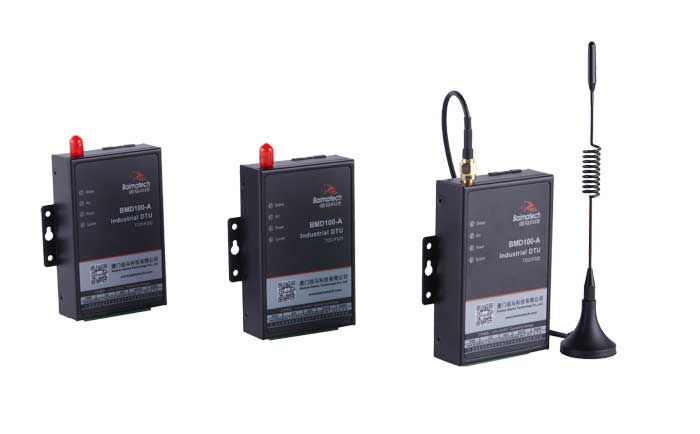

6、BMD100工業級無線DTU 產品特點：

• 接口豐富，配置RS232、RS485、I/O、ADC（選配）等接口，方便前端聯接各種智能設備，采集模擬、數字或開關量數據。

• 網絡全覆蓋，包括全網通/4G/3G/2.5G，全面覆蓋國內及海外運營商網絡，項目運用更靈活。

• 工業級設計及應用，惡劣環境下穩定運行，耐高低溫（-35℃至75℃），寬壓（5V-35V）。

• 通信穩定可靠，多重軟硬件技術保障無線連接“永久在線”，無人值守環境應用更安心。

• 金融級數據安全保障，支持專網接入，數據傳輸更安全。

• 支持?jǐn)?shù)據多中心同步傳輸，實現高效管理。

• 信號搜索能力強，信號接收能力強，在運營商信號弱的環境中應用優勢明顯。

• 兼容市電供電，太陽能供電，電池供電；超低功耗，特別適用于取電不便的場合。

• 自鎖式卡槽，長期使用不會松動。

        專用設備管理工具，對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。
